利用Origin双参数拟合表面张力与浓度曲线

甘泉1, 杜源1, 雷航1, 阎晓琦,1,2

Two-Parameter Data Fitting Method for the Curve of Surface Tension and Concentration with Origin Software

GAN Quan1, DU Yuan1, LEI Hang1, YAN Xiao-Qi,1,2

基金资助: 国家基础科学人才培养基金.  J1103306

Fund supported: 国家基础科学人才培养基金.  J1103306

作者简介 About authors

阎晓琦,Email:yanxq@nankai.edu.cn , E-mail:yanxq@nankai.edu.cn

摘要

在表面张力实验中总结出了一种利用易得易用的Origin软件处理数据的双参数拟合法,不仅更为科学严谨,而且简便易学,适合高校化学实验进行教学改革和计算机辅助教学。

关键词: 表面张力 ; 物理化学实验 ; 双参数拟合法 ; Origin软件

Abstract

A two-parameter data fitting method for classical surface tension experiment with Origin software was introduced.The method is not only more rigorous, but also easier for study and use; thus it is suitable for innovation of chemistry laboratory and computer aided design (CAD) teaching.

Keywords: Surface tension ; Physical chemistry experiment ; Two-parameter data fitting method ; Origin software

PDF (939KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

甘泉, 杜源, 雷航, 阎晓琦. 利用Origin双参数拟合表面张力与浓度曲线. 大学化学[J], 2016, 31(11): 97-100 doi:10.3866/PKU.DXHX201603023

GAN Quan, DU Yuan, LEI Hang, YAN Xiao-Qi. Two-Parameter Data Fitting Method for the Curve of Surface Tension and Concentration with Origin Software. University Chemistry[J], 2016, 31(11): 97-100 doi:10.3866/PKU.DXHX201603023

使用最大泡压法测定溶液的表面张力是一例经典的物理化学实验,其数据处理的传统方法是以表面张力σ对浓度c作图得到σ-c曲线,在曲线上取若干点用镜面法作切线,再用每条切线的斜率作进一步计算[1]。这种方法工作量大且人为误差较大。因此,有人使用计算机画出散点图后用高次多项式对曲线进行拟合[2]。但是这种方法没有考虑两个物理量之间内在的热力学函数关系,只是单纯用计算机代替了手动的描点过程;随着尝试使用的自变量次数增加,拟合出的曲线也会有更多起伏而不再是平滑的曲线;而且使用多项式拟合时,单一数据点的微小变化也会对拟合结果产生很大影响。也有人使用MATLAB软件处理数据[3, 4],但是MATLAB软件不仅需要一定的编程知识基础,入门困难,在学生中普及程度不高;而且需要选择拟合形式和拟合阶数,是繁杂的试差法。

目前大学生熟悉的Origin软件则不需要编程知识,易得易用。本文将使用Origin 2015软件处理实验数据,并在严谨推导σ-c关系的基础上,采用双参数拟合法对结果进行讨论。

1 输入实验数据

按照教材[1]中的实验方法,测定蒸馏水和不同浓度正丁醇水溶液的最大压差。打开Origin软件,在数据表格中输入不同溶液的浓度和最大压差,并对最大压差的3次结果取平均值。查表[1]得出实验温度30 ℃下水和空气界面上的表面张力值σ0为0.07118 N·m-1。使用公式σ=σ0Δpp0计算得到不同浓度正丁醇水溶液的表面张力值(表1)。

表1   30 ℃下正丁醇水溶液表面张力的实验数据与计算结果

c/(mol·L-1) Δp1/Pa Δp2/Pa Δp3/ Pa \begin{document}$\overline {\Delta p} /{\rm{Pa}}$\end{document} σ/(N∙m-1)
0588570575577.70.07118
0.020552562559557.70.06872
0.050509509510509.30.06276
0.100449450447448.70.05528
0.200383383387382.30.04711
0.300344341347344.00.04234
0.400312313310311.70.03840
0.500282283284283.00.03487

新窗口打开| 下载CSV


2 σc关系的推导

由热力学方法可知溶质的吸附量Γ、溶液表面张力σ和溶液浓度c之间的关系遵守吉布斯吸附方程[1]

$\mathit{\Gamma = - }\frac{c}{{RT}}{\left( {\frac{{{\rm{d}}\sigma }}{{{\rm{d}}c}}} \right)_T}$

吸附量Γ和浓度c之间的关系可用Langmuir吸附等温式表示[1]

$ \mathit{\Gamma } = {\mathit{\Gamma }_\infty }\frac{{Kc}}{{1 + Kc}}$

将式(2)代入式(1)得:

$ {\rm{d}}\sigma = - RT\frac{{K{\mathit{\Gamma }_\infty }}}{{1 + Kc}}{\rm{d}}$

对式(3)两边积分得:

其中σ0是溶液浓度为0时的表面张力值,即水的表面张力值。将所得结果与希斯科夫斯基经验方程[4]σ=σ0-σ0αln (1 + c/β)相比较,可见两者形式相同,也表明了经验方程的合理性。(经验方程中α为“同系物中共用常数”[5],可以看出,该常数为RTΓ/σ0β为“同系物中不同化合物的特性常数”[5],该常数为1/K。)

因为σ=σ0-RTΓ ln (1 +Kc)式中实验温度T和相应温度下的σ0都是已知量,因此可以直接在Origin中自定义函数,对拟合σc的关系进行双参数拟合,直接得出参数KΓ的值。一些文献[6, 7]中拟合出函数后继续求导、作图求斜率计算Γ的值,是没有必要的。另有文献[8]采用三参数拟合,没有充分利用“水的表面张力”这一已知参数,使得计算自由度降低,结果也不够准确。

3 自定义函数进行拟合

自定义函数的具体步骤如下:

1) 单击菜单栏中的Analysis选项,选择Fitting,选择Nonlinear curve fit,选择Open Dialog…(或直接按Ctrl+Y打开) NLFit ()窗口,如图1所示。

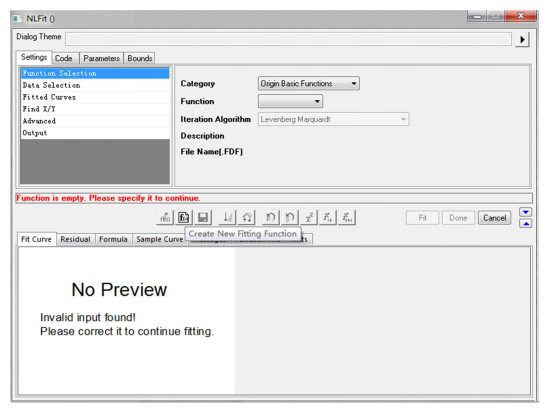

图1

图1   构建新函数


2) 点击Create New Fitting Function按钮,在Function Name栏输入函数名称。单击Next,在Parameters栏中输入T, S, A, B;在Constants栏中输入R。单击Next。

3) 在Parameters栏中勾选T和S参数的Fix方框,在Constant栏中将R值定为8.3144621。在Function Body栏中输入S-R*T*A*ln (1+B*x),如图2所示。

图2

图2   方程的输入


4) 在之后的设置页中点击Next,直到设置完成。

选中填有数据的两栏,单击Scatter画出散点图,找到自定义的函数拟合。拟合前,依据实验时的温度和相应水和空气界面上的表面张力值,在Parameters选项页中分别输入T和S的值(本次实验中分别为温度303.15 K和水的表面张力0.07118 N·m-1)。单击Fit until converged,得到拟合方程和数据报表(图3)。相关系数为0.99582,表明拟合效果很好。所得参数A的值就是饱和吸附量Γ,为7.216 × 10-6m2·mol-1。据此计算正丁醇分子的横截面积与分子长度。

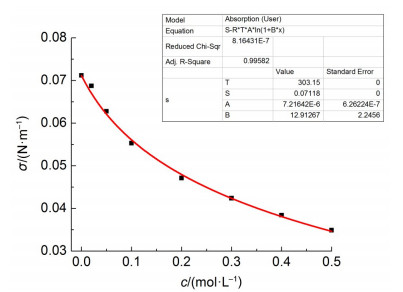

图3

图3   拟合结果


分子的横截面积为:

分子长度为:

查得正丁醇分子横截面积的文献值[9]为2.4×10-19-2.9×10-19 m2,因此所得结果比较准确。

4 结论

本文在分析总结了各种多项式以及简单对数方程等数学模型拟合法的缺点后,首先利用Gibbs吸附方程和Langmuir吸附等温式科学严谨地推导出表面张力、溶液浓度和饱和吸附量之间的关系,再将实验温度下的表面张力值作为已知量输入,用大学生易得易用的Origin软件进行双参数拟合,较之其他文献中的三参数拟合法,更符合事实。直接得到饱和吸附量,不必再求斜率和线性拟合,也使得实验的数据处理更为简便。充分证明了这是表面张力经典物化实验中更严谨简便的一种新方法,对于大学生简便易学,适合高校化学实验的教学改革和计算机辅助教学。
