大学化学, 2021, 36(2): 2002057-0 doi: 10.3866/PKU.DXHX202002057

化学实验

紫外-可见分光光度计的改造及其在实验教学中的应用

陈玉清,1, 陈双雯2, 姬媛媛2

Modification of UV-Visible Spectrophotometer for Application in Laboratory Teaching

Chen Yuqing,1, Chen Shuangwen2, Ji Yuanyuan2

通讯作者: 陈玉清, Email: chenyq@xmu.edu.cn

收稿日期: 2020-02-25   接受日期: 2020-03-11

基金资助: 国家基础科学人才培养基金.  J1310024

Received: 2020-02-25   Accepted: 2020-03-11

Abstract

In this paper, the UV-Visible spectrophotometer (SHIMADZU UV-1750) was simply modified to realize the on-line detection of samples and applied to laboratory teaching. The modification is also applicable to SHIMADZU UV-1780 and other models of spectrophotometer. The modification expands the function and improves the utilization rate of the instrument. In the laboratory teaching, the modified UV-Visible spectrophotometer can become a part of the protein collection system (replacing the traditional protein detector and recorder), thus reducing the acquisition cost of laboratory instruments.

Keywords: UV-Visible spectrophotometer ; Functional expansion ; Laboratory teaching

PDF (617KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

陈玉清, 陈双雯, 姬媛媛. 紫外-可见分光光度计的改造及其在实验教学中的应用. 大学化学[J], 2021, 36(2): 2002057-0 doi:10.3866/PKU.DXHX202002057

Chen Yuqing. Modification of UV-Visible Spectrophotometer for Application in Laboratory Teaching. University Chemistry[J], 2021, 36(2): 2002057-0 doi:10.3866/PKU.DXHX202002057

紫外-可见分光光度计是基于紫外-可见分光光度法原理,利用物质分子对紫外-可见光谱区的辐射吸收来进行分析的一种分析仪器,主要由光源、单色器、吸收池、检测器和信号处理器等部件组成。1918年,美国国家标准局制成了第一台紫外-可见分光光度计。此后,紫外-可见分光光度计经不断改进,又出现自动记录、自动打印、数字显示、微机控制等各种类型的仪器,使分光光度法的灵敏度和准确度也不断提高,应用范围不断扩大。紫外-可见分光光度计在环保、农产品和食品分析、植物生化分析、饲料分析等领域应用广泛[1]。近年来,紫外分光光度计的研究报道依然不少,但主要集中在产品的应用与方法研究[2-14]及检定维护[15-19]等相关方面,使用者对于仪器应用功能的研究报道极为少见,尤其是仪器改造方面。笔者对实验室现有紫外分光光度计进行了简易的改造,拓展了仪器的使用功能,同时,将其与恒流泵和部分收集器联用,组建新蛋白质部分收集系统,并在实验教学中加以应用,提高仪器的使用效率。

1 仪器改造的初衷

笔者所在化学生物学教学实验室属于专业基础实验室,主要承担化学生物学综合实验和生物化学实验。这两门实验课程主要面向化学生物学专业(必修)和学院内其他专业(选修)。蛋白质的分离纯化(含盐析、柱层析等)是生物化学实验的重要内容之一。蛋白质部分收集系统是蛋白质柱层析的主要设备,该系统主要包括部分收集器、核酸蛋白检测仪、恒流泵和记录仪,而相关设备在其他实验项目中鲜有使用。笔者在多年的实验室管理中发现国产的核酸蛋白检测仪和记录仪经常会因为使用频率较低等原因导致实验课中仪器稳定性下降,甚至出现较多的故障。为了解决相关困扰,笔者多年来一直不断探索相关仪器的可替代设备,并最终将目标锁定在分光光度计上。

2 可行性分析

实现分光光度计替代核酸蛋白检测仪和记录仪主要面临两个方面的问题:1)流动进样;2)数据的连续采集与记录。笔者实验室现有多种分光光度计(详见表 1),经过综合分析,笔者选用岛津UV-1750作为首选对象。

表1   实验室现有分光光度计统计情况

序号设备名称品牌型号数量
1可见分光光度计上海光谱SP-7225
2紫外分光光度计岛津UV-17502
3紫外分光光度计岛津UV-17803
4紫外分光光度计瓦里安Cary50Bio1

新窗口打开| 下载CSV


2.1 硬件可行性分析

分光光度计是教学实验室常见的分析仪器,其数据采集的灵敏度和精度等能够完全满足蛋白质部分收集系统的需要。实验室分光光度计样品室单元通常通过内置比色皿支架与普通比色皿配合使用进行实验样品的分析与测试,不能满足流动样品的在线检测功能,而流动样品的在线检测是蛋白质部分收集系统的必要条件。经调研发现,市场上的微量石英流动比色皿可以很好地解决上述问题。

2.2 软件的可行性分析

岛津UV-1750可以使用专用的PC软件UV Probe,进行数据分析、处理、打印,可显示光谱数据以及时间过程曲线。通过对软件的分析,软件中动力学的时间扫描程序可以实现样品数据的连续采集与记录,进而问题转化为相关参数的设定能否满足实验的需要。经过对采集参数的进一步整理与分析(详见表 2),序号9以前的参数可以满足普通实验教学的需要,序号12以前的参数可以满足多数科研实验的需要。

表2   采集参数分析

序号采集周期/s采集次数采集时间/min
设置范围0-100011-12001
10.11200120
20.21200140
30.31200160
40.41200180
50.512001100
60.612001120
70.712001140
80.812001160
90.912001180
10112001200
11212001400
12312001600
13412001800
145120011000
156120011200
1610120012000
17100012001200000

新窗口打开| 下载CSV


3 紫外-可见分光光度计的改造与应用

3.1 仪器的改造与BSA的检测

岛津UV-1750的改造针对样品室单元进行,如图 1A所示,采用流动比色皿置于比色皿支架上,流动比色皿上端端口分别连接硅胶管,从样品室底部小孔经仪器底部从左侧或前方出来,一端连接样品,另一端连接收集装置。改造后的岛津UV-1750可替代核酸蛋白检测仪和记录仪应用于传统的蛋白质部分收集系统,组建成新蛋白质部分收集系统,如图 1B所示。

图1

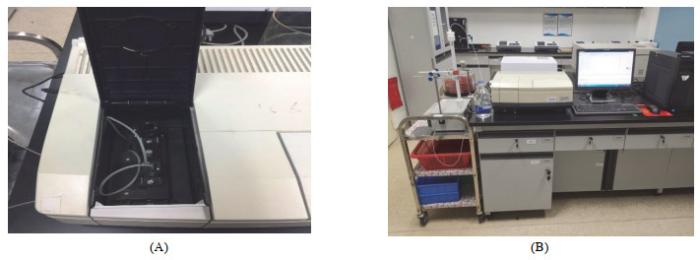

图1   岛津UV-1750的改造(A)与新蛋白质部分收集系统(B)


3.2 BSA的初步检测

新蛋白质部分收集系统用于牛血清白蛋白(bovine serum albumin,BSA)初步分析,实验分析条件:层析柱内径16 mm、高400 mm,填料为Sephadex G-100,洗脱液为磷酸盐缓冲溶液(phosphate buffered solution,PBS),BSA浓度4 mg·mL-1,上样量1 mL,流速0.72 mL·min-1,采集周期0.7 s,检测波长280 nm,结果如图 2所示。从图 2可以看出,改造后的UV-1750能够很好地应用于BSA的检测。

图2

图2   BSA的初步分析

红色:BSA;黑色:CK (PBS);电子版为彩图


3.3 蛋清的分析及新蛋白质部分收集系统在实验教学中的应用

蛋清的处理:取新鲜鸡蛋(4℃预冷)一个,分离蛋清(后续步骤都在4 ℃下进行),用PBS稀释5倍,静置30 min,离心3220 g (10 min),收集上清备用。

实验分析条件如3.2节(采样周期调整为0.8 s),上样分析两次,结果如图 3所示。从图 3中可以看出,蛋清中蛋白检测情况良好且得到了一定的分离;两次上样分析的结果几乎完全重叠,表明实验重现性良好。复杂生物样品蛋清的分析同时也明确了新蛋白质部分收集系统可以替代传统的蛋白质部分收集系统,应用于实验教学和科学研究的相关实验中。

图3

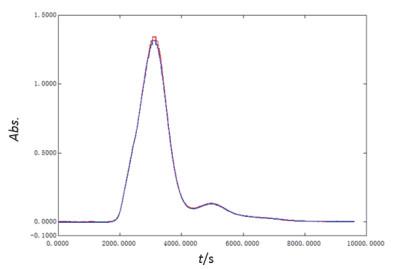

图3   蛋清的分析

红色:第一次上样;蓝色:第二次上样;电子版为彩图


2019年上半年实验室开设的生物化学实验中实验项目“凝胶过滤层析纯化碱性磷酸酶”(碱性磷酸酶为学生从牡蛎中提取的样品)的教学中,部分小组使用了新蛋白质部分收集系统,并取得了预期满意的实验结果。

4 结语

岛津UV-1750的改造,拓展了仪器的使用功能,提高仪器的使用效率,该改造同样适用于岛津UV-1780等系列的相关产品。改造后的设备特别适用于实验室样品分离纯化过程中的在线分析或监测(分光光度法),同时不影响样品的制备。该改造方法易于操作,理论上适用于实验室常用的大部分分光光度计,易于推广;分光光度计增加流动比色皿都很容易,且多数设备具有数据输出接口,不同设备改造的区别主要在数据采集软件方面,即使没有相关软件或现有软件无法满足要求,通过编程等信息化手段也不难实现。

仪器改造的初衷来源于实验教学,并最终应用于实验教学中。改造后的岛津UV-1750可应用于传统的蛋白质部分收集系统中,解决了核酸蛋白检测仪和记录仪长期在使用中产生的困扰,同时可以减少相关设备的购置,降低实验室设备采购的成本。

参考文献

[2019-12-01]. https://baike.baidu.com/item/紫外-可见分光光度计

[本文引用: 1]

臧荣鑫; 蔡勇. 大学化学, 2010, 25 (2), 46.

URL     [本文引用: 1]

海明潭; 韩布兴; 闫海科. 物理化学学报, 2001, 17 (4), 338.

DOI:10.3866/PKU.WHXB20010412

谷苗苗; 王尉嘉; 王迪; 周爱东. 实验技术与管理, 2015, 32 (6), 42.

URL

范一文; 吴晓英; 王海兵; 郭利峰. 实验技术与管理, 2011, 28 (6), 49.

URL

谢晓梅; 刘想林; 邱进峰. 实验技术与管理, 2009, 26 (12), 38.

URL

李祥; 陈宗姮; 袁砚; 黄勇; 李勇; 潘杨. 实验室研究与探索, 2014, 33 (11), 10.

URL

李红霞; 周立清. 实验室研究与探索, 2013, 32 (1), 39.

URL

杨晓占; 郭宇翱; 张河; 吴枫. 实验科学与技术, 2015, 13 (6), 9.

URL

孟祥文. 计量与测试技术, 2019, 46 (10), 114.

URL

王鑫; 宋阳阳; 丁正英; 郭云玉. 生物化工, 2019, 5 (1), 31.

URL

肖福圣. 云南化工, 2019, 46 (4), 103.

URL

田芸; 杜明花; 殷东东. 食品安全导刊, 2018,

URL

徐阳纯; 梁洁怡; 王志强; 李维嘉. 山东化工, 2018, 47 (20), 185.

URL     [本文引用: 1]

李蕾. 中国新技术新产品, 2019, (16), 56.

URL     [本文引用: 1]

陈丽珍; 傅家乐. 计量与测试技术, 2019, 46 (4), 98.

URL

王新新; 袁晓丽; 李博; 吴佳益. 化学分析计量, 2019, 28 (Z1), 90.

URL

安平. 分析仪器, 2018, (3), 185.

URL

周圃; 蒋井明. 机电信息, 2018, (32), 57.

URL     [本文引用: 1]

/
