大学化学, 2021, 36(1): 2012048-0 doi: 10.3866/PKU.DXHX202012048

专题

在有机化学实验中设置计算化学模块

李田, 张攀, 边磊, 关玲, 徐烜峰, 张奇涵,, 王婕妤,, 王颖霞,

Computational Exercises in Undergraduate Organic Chemistry Laboratory

Li Tian, Zhang Pan, Bian Lei, Guan Ling, Xu Xuanfeng, Zhang Qihan,, Wang Jieyu,, Wang Yingxia,

通讯作者: Email: zqh@pku.edu.cn(张奇涵) Email: jieyuwang@pku.edu.cn(王婕妤) Email: yxwang@pku.edu.cn(王颖霞)

收稿日期: 2020-12-22   接受日期: 2020-12-29

基金资助: 北京大学2020年教学新思路2.0项目
北京大学2020年设备部实验教学改革项目

Received: 2020-12-22   Accepted: 2020-12-29

Abstract

The development of computer technology has promoted the application of computational chemistry teaching in undergraduate Laboratory. We have introduced computation module into our "organic chemistry laboratory", which, as one of the core courses, is set up for fresh undergraduate students. The calculation is carried out by Gaussian and Gauss View, and the results are used in understanding the experimental phenomena. Canvas teaching platform was applied to organize the materials, including videos, handouts, quiz, homework and discussion, and a flipping teaching type was adopted to improve the study efficiency. A course survey showed that the combination of the computation with lab work are very welcome by the students and obtained a satisfactory result.

Keywords: Computational chemistry ; Organic chemistry laboratory ; Gaussian 03 program ; Flipped classroom ; Micro-course ; Canvas platform

PDF (1705KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

李田, 张攀, 边磊, 关玲, 徐烜峰, 张奇涵, 王婕妤, 王颖霞. 在有机化学实验中设置计算化学模块. 大学化学[J], 2021, 36(1): 2012048-0 doi:10.3866/PKU.DXHX202012048

Li Tian. Computational Exercises in Undergraduate Organic Chemistry Laboratory. University Chemistry[J], 2021, 36(1): 2012048-0 doi:10.3866/PKU.DXHX202012048

近年来,计算化学的研究伴随着计算机软硬件技术的进步而有了飞速发展,并逐步成为与理论化学、实验化学并重的化学研究支柱。化学发展到今天,“Chem”已不再是单纯地根据经验去“try”,而是依据化学基本理论、运用计算化学这一越来越强大的工具,对反应、结构和性质进行定量半定量的解释和预测,计算化学对实验的指导性已越来越强,化学已经进入了一个崭新的阶段。当使用“web of science”来检索“计算化学”这个词时,我们发现该领域的研究论文数量增长迅速,这也正是计算化学快速发展的佐证。目前,我院本科教学中,该部分内容主要在理论课程中讲授,而计算化学作为一种工具,更多的需要在实验实践中运用,因此,在实验教学中引入计算化学模块十分必要。

1 国内外高校计算化学实验的开设情况调研

为了更好地进行教学设计,我们首先对国内外高校中计算化学实验的开设情况进行了调研。国内调研主要来源于中国知网的检索和与兄弟高校的交流,国外调研主要来源于美国化学会知名教学期刊Journal of Chemical Education的检索,以及国外高校官网的查询。调研结果显示,在目前高校的本科教学中,计算实验的开设主要分为以下三种类型。

1.1 独立设课,开设专门的计算化学实验

国内清华大学[1]、北京师范大学[2]、武汉大学[3]、南开大学[4]、山东大学[5, 6]等高校均开设有独立的计算化学实验课程。独立设课的优点在于,可以完整地介绍计算化学的内容,系统地进行实验训练,帮助学生获得扎实的基础。由于具有一定的系统性,课程通常需要在高年级来开设。

1.2 融入高年级的理论课程或实验课程,作为其中的项目进行开设

在高年级理论或实验课程中融入计算化学实验,是另一种主要的开设方式。以加拿大滑铁卢大学为例,该校将苯甲酸和苯酚衍生物气相电离的Gibbs自由能变ΔG计算引入高年级的物理有机实验中,帮助学生理解取代基与反应活性之间的相互作用[7]。西班牙拉古纳大学将电化学方法实现材料表面接枝功能化引入高年级的物理化学实验,计算了HOMO和LUMO轨道的能量,并绘制了分子的电荷密度分布图,帮助学生深入理解表面接枝功能化的机理和过程[8];国外其他将计算融入高年级理论课和实验课的实例还有很多[9-11],我们中心也在2015年将Gaussian程序计算燃烧热和AMBER程序模拟蛋白质结构的动态变化两个项目引入了面向大三本科生的物理化学实验中,取得了很好的教学效果。

1.3 融入低年级的理论课程或实验课程,作为其中的项目进行开设

与高年级课程中引入计算实验有所不同,在低年级课程,尤其是实验课程中引入计算的范例仍然很少。Journal of Chemical Education期刊中仅查到美国树城州立大学和威斯康辛大学麦迪逊分校开展相关的教学工作[12-15]。虽然目前这种模式较“小众”,但提供了一种新的开设思路。

综合国内外高校计算实验的开设情况,结合我院学生基础好、学习能力强的特点,我们认为在低年级,尤其是大一年级实验课程中开设计算模块值得尝试。引入计算内容,不仅可以为学生提供更加多元化的学习体验,而且有助于学生及早对计算建立概念,有意识地在后续学习中将计算化学作为工具来解决实际问题,同时有助于学生对抽象概念建立具象认识,在后续学习结构化学、量子化学等较为深奥的理论课程时,化繁为简,达到事半功倍的学习效果。

2 计算化学实验的内容设计

通过借鉴国内外兄弟院校的优秀经验,并结合目前有机化学实验中开设的具体实验项目,我们设计了以下三项计算内容:(1)通过三组分实验中苯胺分子的性质计算,掌握量子化学计算的一般流程;(2)通过苯基肉桂酸合成实验中两个产物分子的计算,学习如何运用计算工具合理解释实验结果;(3)通过傅-克反应不同进攻基团的计算,掌握如何运用计算来理解反应和过渡态,从而完成计算能力的进阶。在计算项目的设计上,我们力求将计算和实验相结合,使计算真正为解决实验问题服务,帮助学生做到学以致用。详细的项目设计请见图 1

图1

图1   计算实验模块的项目设计


学生通过该模块的学习,将获得以下几方面的能力:

(1) 具备初步的计算化学理论背景,熟悉Gaussian和GaussView软件的操作流程,能够正确创建初始结构、编写输入文件、执行计算过程、输出计算数据、规范表达计算结果;

(2) 学会如何针对实验问题设计计算方案;

(3) 学会如何运用计算结果合理解释实验问题。

由于Gaussian程序是目前使用最为广泛的量子化学计算软件之一,因此,课程中我们选用Gaussian软件来开展计算化学实验的教学。

3 计算化学实验的教学模式

3.1 分层次教学,满足学生的不同需求

考虑到学生的基础和兴趣有所差别,我们将计算项目分为必做和选做两部分,为学生提供充分的自由度。提高班学生要完成3个计算项目的学习,常规班学生可自由选择学习其中1–2个,或仅仅出于兴趣前来旁听(图 2)。为学生提供自主选择的机会,可以充分调动学生们的学习热情,在学习过程中遇到困难也会全力以赴,取得更好的学习效果。

图2

图2   选择计算实验模块的学生人数分布


3.2 基于Canvas平台,以翻转课堂的形式实现混合式教学

Canvas学习平台因其强大的资源管理功能和完善的交互功能为国外多所藤校所采用。该项目中,我们也采用Canvas平台来完成计算实验项目的建课。同时配合腾讯会议重难点串讲和微信群讨论答疑来完善教学过程,最后通过追踪学生的实验报告、在线测验结果和问卷反馈来综合评估学生的学习效果。整体的教学设计如图 3所示。

图3

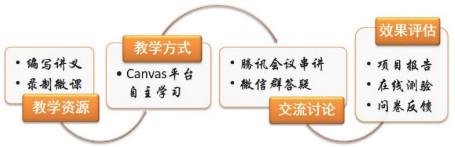

图3   教学流程设计


讲义部分共计7个章节,从计算化学是什么、能算什么、怎么算进行了详细的介绍。讲义中所有和软件操作相关的部分均采用图文结合的方式,力求内容清晰明了;微课部分总计120 min,对分子模型的构建、程序的编写和程序的运行进行了重点演示,和讲义相互配合,为学生提供多样化的学习资源(图 4);作业部分回归到项目内容本身,运用讲义和微课中学到的知识对具体的实验问题进行计算,从计算的角度做出合理解释;项目测验环节则以考促学,帮助学生们查漏补缺,更好的掌握学习内容。

图4

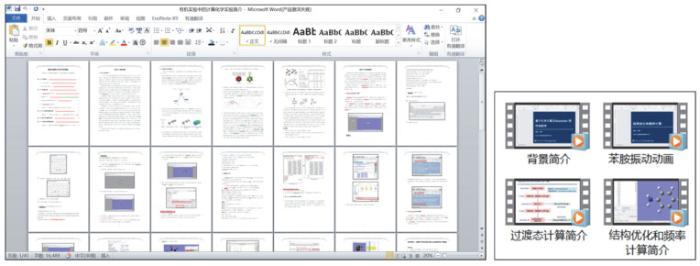

图4   建设完成的讲义和微课学习资源


以上学习资源经由Canvas教学平台进行有效组织。依照教学项目和学习进度,我们将学习资源分为三个部分,每部分均包含阅读材料、学习视频和作业环节,每周完成一个部分的学习,最后一周还会安排专门的测验。所有作业均提交电子版,助教直接在Canvas平台上进行批改,及时便捷,且能保证学生获得实时反馈。建课后的Canvas平台如图 5所示。

图5

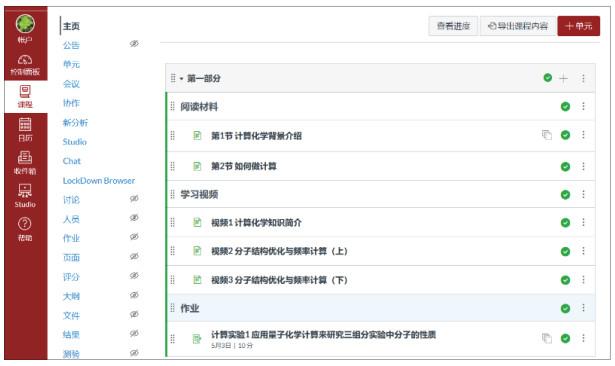

图5   完成建课的Canvas教学平台


为了给学生提供更加精细化的指导,每周我们特别安排助教和学生召开“面对面”的线上会议。助教通过对讲义和微课的重难点进行集中讲解,帮助学生梳理知识点,强化内容理解。此外,助教还会逐一演示程序编写和软件使用。

受疫情影响,春季学期学生都远程在家学习,为了实现实时零距离的沟通,我们特别为主讲教师、助教和学生建立了微信群。学生在学习过程中遇到任何问题都可随时提问,老师和助教均第一时间回复。除老师和助教全情投入外,我们也鼓励学生之间相互交流和答疑,在讨论中碰撞火花,共同进步。

"Canvas平台线上自学+直播课重难点梳理+微信群讨论答疑"以翻转课堂的形式在疫情期间顺利完成了教学开展,这也是我们基于混合式教学做出的一次成功尝试。

此外,为了提高计算效率,使学生获得更好的学习体验,帮助学生对学校的计算资源有更加全面的了解,我们申请开通了学校计算中心超算平台的权限,学生可以远程将计算任务提交到平台进行运算,及早接触和熟悉前沿的平台运算环境。

4 教学效果评价和反馈

为了进一步了解学生的在线学习效果,获得更多的反馈建议,我们特别设计问卷进行了调研。提高班收回问卷反馈25份,回收率达89%,常规班收回问卷反馈22份,回收率达88%。问卷共设置了6个问题,内容涵盖计算项目难易程度、学习资源丰富程度、助教串讲和答疑的效果、对前沿类拓展资源的需求、对应用计算工具解决实际问题的认识等。给予我们鼓励的是,提高班和常规班学生在所有问题上均给出了超过95%的正面反馈,尤其在问题“我想把计算实验推荐给学弟学妹,鼓励他们来修习”中,全体同学更是100%给出了同意的观点(图 6)。从问卷结果来看,项目取得了很好的教学效果,达到了教学预期。

图6

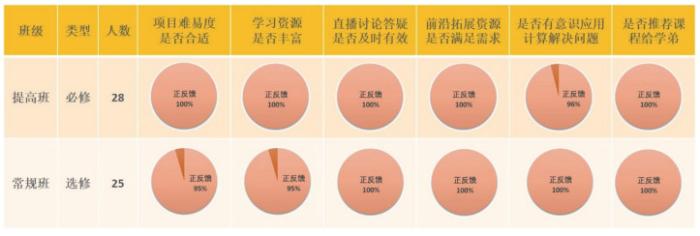

图6   计算化学模块问卷反馈


5 教学总结与后续计划

该项目于2020年春季学期首次开设,从学生反馈来看,计算化学实验模块的内容建设较为完善,实现了既定的教学目标,并获得了学生们的普遍认可。经过本轮教学后,我们对学生的学习情况和需求也有了更深入的了解,后续我们将从以下几方面对课程做进一步完善:1)在资源拓展和科研衔接方面做进一步努力:将整理计算化学领域的前沿文献作为拓展资料分享给学生阅读;2)推荐精编教材,汇编优质学习资源,补充推荐给学生做参考;3)继续丰富和完善计算项目,引入动力学计算、NBO分析等计算内容;4)后续开课时,将推广开来,面向有机实验的所有学生开设基本的计算内容,同时继续以分层次教学的模式为学生提供多样化学习方案,力求将计算化学学习更加有效地贯穿于学生的实验学习中。
