在结构化学课程的空间结构部分，两种最密堆积形式——六方最密堆积(hcp)和立方最密堆积(ccp)是金属晶体的重要知识点，同时也是学习简单二元离子晶体结构的基础。在课程教学中我们发现，hcp和ccp中的空隙的种类、分布及数目^[1]等是学生学习的难点，多数学生仅通过简单记忆来完成学习，并不能掌握正四面体和正八面体两类空隙的分布规律以及其与典型二元离子晶体结构的关系。

本文将介绍密置双层、最密堆积以及典型二元离子晶体结构中空隙分布的规律及其内在的关联。掌握这个关键点，就可以很好地理解最密堆积中空隙分布的规律性、进而理解典型二元离子晶体结构的规律性，对提升晶体结构的学习效果大有帮助。

等径圆球按一维方向紧密排列成为密置列，将相互平行并共平面的密置列紧密靠拢形成密置层，密置层是等径圆球在平面上最密排列的唯一形式^[2]。在密置层中每个球和周围6个球接触，并形成6个三角形空隙，每个空隙由3个球围成。在最密堆积中，各层球的堆积位置和正四面体、正八面体空隙中心的位置均与三角形空隙相关，因此首先必须明确密置层中球和三角形空隙的位置。

如图 1所示，在密置层中，将球心在密置层平面的投影位置定义为A，球周围的三角形空隙分成两类，数量各占一半，其三角形顶点的朝向相反，三角形空隙中心在密置层平面的投影位置分别定义为B和C。

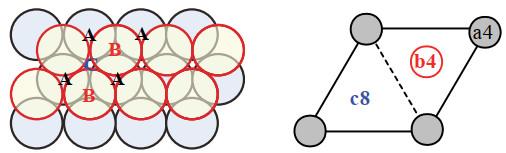

当两个密置层进行堆积，形成密置双层时，上层球只能占据相互间隔的三角形空隙，球心在密置层平面的投影位置只能为B或C中的一种，我们选取上层占据B位置，如图 2。

在密置双层中，原来每层的三角形空隙与另外一层的原子形成了两类空隙：一类是正四面体空隙，由上层的一个圆球与下层与之接触的三个圆球形成，其中心在密置层平面投影的位置为B，上层三个圆球和下层一个圆球，其中心投影的位置在A，四面体空隙中心的投影位置一定与球心的投影位置重合；另一类为正八面体空隙，由上下两层每层各三个球形成，其空隙中心的投影位置在C，一定在所涉及的两层中球未占据的位置。

将密置层按…ABAB…堆积，则得到六方最密堆积(hcp)，其晶胞以A为原点，为方便确定空隙位置，可以简单地将其看成是AB和BA两个密置双层构成的，从1.2节的讨论可知，正八面体空隙中心的投影位置一定都在C位。在垂直于密置层平面方向(晶胞c方向)，空隙中心的位置位于两个密置层中间，因此很简单地就可以在hcp晶胞中标记出正八面体空隙中心的位置(图 3a)，其分数坐标为1/3，2/3，1/4和1/3，2/3，3/4；正四面体空隙中心的投影位置分别在A和B位，由于正四面体的顶点分别处于A或B层，在垂直于密置层平面方向，空隙中心距两密置层平面的距离比为1 : 3 (距顶点为3)，这样就可以在hcp晶胞中标记出正四面体空隙中心的位置，其分数坐标为0，0，3/8；0，0，5/8 (正四面体的顶点在A层)和2/3，1/3，1/8；2/3，1/3，7/8 (正四面体的顶点在B层)。

将密置层按…ABACABAC…堆积，得到的为A3^*堆积，对比hcp中正八面体空隙的分布，很容易得到其正八面体和正四面体空隙的位置(图 3b)。同理ccp如按密置层方向划成hR晶胞(也可以将其考虑为在垂直于密置层方向发生畸变的A10堆积)，其八面体和四面体空隙的位置见图 3c。

在离子晶体结构的学习中，离子晶体的堆积周期是学生不易理解的知识点。在熟知密置双层结构、了解最密堆积中球和空隙的分布基础上，这个难点就可以迎刃而解。

从上面的讨论可知，对hcp，其堆积方式为…ABAB…，在密置层A和B层中正八面体空隙的位置为c，因此球与正八面体的堆积周期为|AcBc|。NiAs型离子晶体，阴离子堆积为hcp，阳离子占据全部的正八面体空隙，因此其(001)方向正、负离子密堆积层堆积表示为|AcBc|；CdI₂中，Cd²⁺占据一半的八面体空隙(同层)，所以其堆积结构可写为|AcB□AcB□|。

hcp中正四面体空隙的投影位置与球相同，投影在A位置的正四面体空隙的中心距B层近(A为正四面体的顶点)，因此球与正四面体的堆积周期为|AbaBab|。对六方ZnS，阳离子占据一半正四面体空隙，因此其堆积周期为|AaBb|。

再来看一下ccp，其堆积方式为…ABCABC…，球与正八面体空隙的堆积周期为|AcBaCb|，NaCl型离子晶体，阴离子堆积为ccp，阳离子占据全部的正八面体空隙，因此其(111)方向(与密置层垂直方向)正、负离子密堆积层堆积表示为|AcBaCb|；第21届全国高中学生化学竞赛(省级赛区)试题中^[3]，曾涉及MgCl₂晶体的结构，题目中给出“氯离子采取立方最密堆积(ccp)，镁离子填满同层的八面体空隙”，考虑到Mg离子为+2价，与NaCl离子晶体相比，Mg²⁺数目要少一半，因此需要在每两层八面体空隙中空一层，因此其堆积周期为|AcB□CbA□BaC□|。

对ccp，球与正四面体的堆积周期为|AbaBcbCac|，立方ZnS中阳离子只占一半的正四面体空隙，因此其堆积周期为|AaBbCc|。

对于典型二元离子晶体，可以采用以下模型，即将负离子看成堆积，正离子填在堆积的空隙中。典型二元离子晶体与hcp和ccp两种堆积的空隙分布存在着必然的联系。图 4给出了常见4种金属堆积类型与典型二元离子晶体结构型式之间的关系，弄清楚这些结构之间的关联，对掌握金属晶体和典型二元离子晶体结构有很大的帮助，而联系这些结构的纽带就是正四面体和正八面体空隙。

当正离子占据ccp的全部正八面体空隙时，得到NaCl型晶体结构；反过来讲，立方最密堆积的正八面体空隙的位置亦即NaCl晶体中阳离子Na⁺的位置(体心+棱心)。当正离子占据ccp的全部正四面体空隙时，得到的晶体结构为反萤石型；若将阳离子看成是ccp，阴离子占据全部正四面体空隙，得到的晶体结构为萤石型。同样可以得出ccp的正四面体空隙的位置就是CaF₂晶体中F⁻的位置(8个小立方体的中心)。进一步扩展，如阴离子为立方简单堆积，阳离子占据全部的立方体空隙，得到的是CsCl型；如果用相同的原子占据全部的立方体空隙，得到的是A2型堆积；如果阳离子占据一半的立方体空隙，得到的是CaF₂型。

当正离子交错占据ccp的一半正四面体空隙时，得到的晶体结构为立方ZnS型，如果是相同种类原子占据了一半正四面体空隙，也可考虑为将立方ZnS中的离子换成相同的原子，得到的是金刚石型堆积(A4)。如果将A4型堆积中所有空位(体心+棱心+交错4个小立方体中心)都填上相同原子，得到的是A2型堆积；也可以说将A1堆积的所有正四面体空隙和正八面体空隙都填入同种原子，得到的是A2型堆积。

当正离子占据hcp的全部正八面体空隙时，得到的是NiAs型结构，hcp的正八面体空隙即为Ni原子的位置(习惯以As为顶点划分晶胞)；如果与MgCl₂类似只占据其中一半八面体空隙(同层)，则其离子晶体结构与CdI₂相同。当一半八面体空隙被占据时(非同层)，晶体结构变形后可得到金红石型，因此金红石型离子晶体中阴离子的堆积方式为伪六方。当hcp一半正四面体空隙被占据时，得到的是六方ZnS结构，因此可以从六方ZnS中Zn²⁺的位置得知hcp的正四面体空隙的位置。由于稳定性原因，正离子不能占据A3型堆积的全部正四面体空隙。

有了上述密堆积空隙和离子晶体在结构上的联系，在学习掌握金属晶体和典型二元离子晶体的结构中就可以对照堆积和简单离子晶体进行学习，在南开大学的模型实习实践中，这两部分模型实习是合并在一起完成的(2次，4课时)。

总之，只要抓住空隙分布这个最重要的关键点，在学习金属晶体和离子晶体结构时，学生就可以事半功倍，更快地熟悉晶体结构，理解和掌握晶体结构中的规律性。
