1 引言
植物叶片表面遍布气孔，这些气孔在植物的蒸腾、光合、呼吸等生命活动中承担与外界物质交换的职责。植物气孔大小约为几微米到几十微米之间，纳米尺寸的粒子可以轻松进入内部，达到功能化的目的。纳米是长度的度量单位(Nanometer，符号：nm)，1 nm = 10−9 m。很多功能材料的微观尺度多以纳米为单位——这使得利用纳米材料对活体植物进行功能化的方法与原位合成、基因改造等方法相比具有极高的便利性和较低的成本。另一方面，现今对纳米材料的研究已经非常深入，可以合成出大量具有丰富性质的纳米材料，而这些纳米材料又可以进一步改造出功能多样的活体植物。
为将纳米材料与植物结合，我们优化文献方法[4–6]，利用具有磷光性能的纳米材料改造活体植物，拓展纳米材料功能，得到具有储存光能及发光功能的功能化植物。鉴于这种植物能储存或释放光能的特点，我们类比电容器的名字，将其命名为“植物光容器”。另一方面，我们面向不同知识储备的人群，针对性地开发了梯度科普活动方案。具体如下：(1) 面向初中及以下群体，采用精心制作的科普动画介绍趣味性的知识，与其互动演示功能植株及制备功能化书签；(2) 面向有一定化学基础的高中生、本科生，可以开展大型仪器表征和纳米功能植物原理及制备的探究，激发青少年学习化学的兴趣；(3) 面向社会大众，对纳米、纳米粒子等概念进行科学解读，提升公众科学素养。
2 实验部分
2.1 植物光容器实验原理

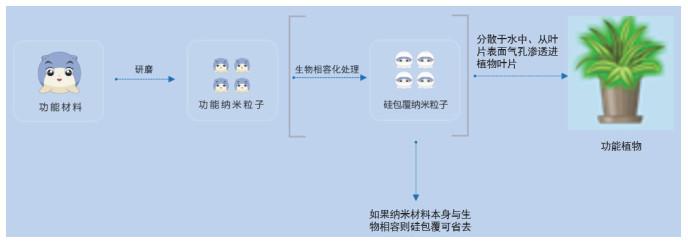

“植物光容器”是将磷光纳米材料与植物相结合的功能化植物。其巧妙地结合了前沿科学技术与生活中常见的植物，绿色安全，易于操作，富于趣味性。我们在大量调研文献的基础上，根据实际情况改进文献方案，实现了植物光容器的设计，设计原理如图 1所示。
图1
2.1.1 植物光容器的应用背景
能量的存储与调度在现代社会扮演着重要的角色，可以说，人类生活水平的提升基本平行于对能量利用水平的提升。荧光和磷光材料均有储存光能的能力，但磷光材料储存光能的时间往往是荧光材料的百倍以上，且荧光现象的发生需要持续供给能量，并不能有效发挥“光容器”的作用。而磷光材料能将光捕捉储存，再长时间缓慢释放。因此磷光材料在光能的存储与调度、制造“光容器”方面具有极大的应用潜力。
2.1.2 植物光容器的设计原理
图2
我们首先尝试了文献中描述的方案[4]，为铝酸锶包覆具有生物相容性的二氧化硅。但实验结果表明，此方法会诱导二氧化硅成核形成许多二氧化硅球。因此，我们改进文献方案，利用氨基诱导二氧化硅异相成核，成功将二氧化硅外壳包覆在纳米铝酸锶表面形成二氧化硅包覆铝酸锶。这种修饰不仅使铝酸锶颗粒能在水溶液中保持稳定，同时也降低了其对植物的危害。最后将二氧化硅包覆铝酸锶纳米材料通过气孔进入植物叶片内部。
2.1.3 植物光容器的磷光原理

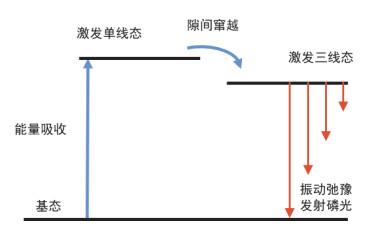

磷光材料中的电子处于分立的能级。当磷光材料受到光照射时，电子就会吸收特定波长的光子跃迁，被激发到更高的能级。此时为满足角动量守恒，电子跃迁按选律的要求被激发至单线态。一般情况下，激发态电子能量高，不稳定，很快便返回基态，将多余的能量以光的形式发射而产生荧光。但在磷光材料中，处于单线态的电子会通过“系间窜越”过程进入三线态。又因为电子从三线态回到基态的跃迁是自旋禁阻的，故处于三线态的电子会以远比在单线态时缓慢的速度回到基态，从而在较长时间内保持发光——此即磷光现象(如图 3)。
图3
2.2 原料与试剂
实验所用主要原料与试剂见表 1。
表1 制备功能纳米材料所需试剂
| 试剂 | 规格 | 试剂 | 规格 | |
| Sr(AlO2)2 | 分析纯 | 无水乙醇 | 分析纯 | |
| 乙酸乙酯 | 分析纯 | 氨水 | 分析纯 | |
| 原硅酸四乙酯 | 分析纯 | 盐酸 | 分析纯 | |
| 3-氨丙基三乙氧基硅烷 | 99% | 超纯水 | 实验试剂 | |
| 氢氧化钠(片状) | 分析纯 |
2.3 设备与仪器
表2 制备实验所用仪器
| 仪器名称 | 型号 | 生产厂家 | 仪器名称 | 型号 | 生产厂家 | |
| 球磨机 | MITR-QM-QX-2L | 长沙米淇仪器设备有限公司 | 超声清洗仪 | KQ-300DE | 昆山超声仪器有限公司 | |
| 离心机 | Multifuge-X1 | 赛默飞世尔(美国) | 紫外灯 | 365 nm | 淘宝购买 |
2.4 实验步骤
2.4.1 植物光容器

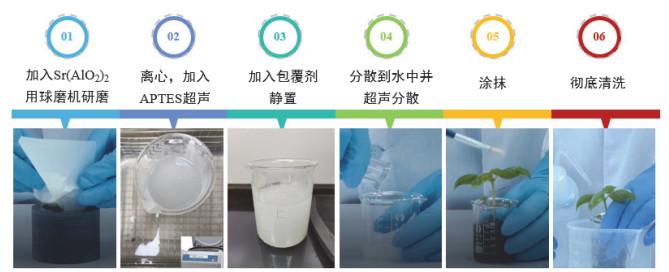

参考文献方法[4]并按实际情况改进后的实验方案：称取适量铝酸锶，以1 g铝酸锶分散于1 mL乙酸乙酯的比例分散，置于球磨机中研磨24 h。将研磨后的铝酸锶粉末于2000 r∙min−1离心5 min，取上清液合并得到纳米级铝酸锶。之后将上清液加入10% (质量分数，下同)的3-氨丙基三乙氧基硅烷(APTES)的30 : 1 (体积比)的乙醇与水混合溶液中，超声20 min。同时，按5%四乙氧基硅烷(TEOS)、4%水、0.1%盐酸的比例溶于乙醇溶液，水解2 h后加1 mol∙L−1氢氧化钠溶液调制中性，即获得包覆剂。然后将铝酸锶彻底离心洗涤后加入包覆剂中反应24 h。最后离心干燥即得硅包覆铝酸锶粉末。将粉末按25 mg∙mL−1的浓度分散在水中，即可用于植物的渗透，涂抹于植物叶片表面。待液体自然挥发后，用洗瓶洗去叶片表面的磷光材料，即得到植物光容器(如图 4)。涂抹后的水分挥发时间根据实际环境情况会有所差异，一般可以在30 min到1 h内挥发完毕。我们对罗勒、豆瓣菜、绿萝等植物进行了实验，均可以得到功能化的植物。紫外灯照射时长为2 min。关闭紫外灯后，植物发出磷光持续时间约为1 min，逐渐衰减。
图4
2.4.2 表征方法
通过扫描电子显微镜(Scanning Electron Microscope，SEM)、能量分布谱(Energy Dispersive Spectroscopy，EDS)等方法对纳米材料及植物内部结构进行分析表征。
2.5 实验结果讨论
2.5.1 植物光容器发光效果展示

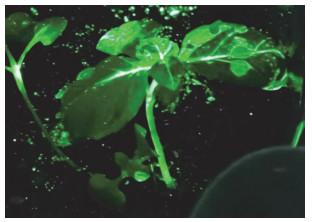

得到植物光容器后，用紫外灯照射叶片后，移去光源，植物发出磷光(如图 5)。
图5
2.5.2 纳米材料的表征
图6
图6

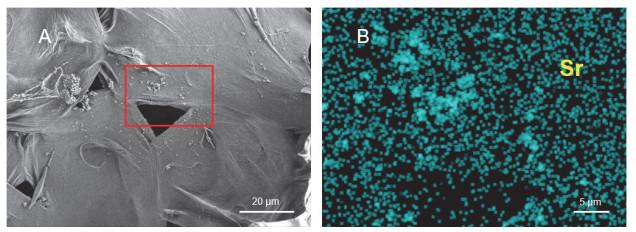

(A) 渗透了纳米粒子(二氧化硅包裹铝酸锶)的叶片截面SEM，纳米粒子进入植物内部；(B) 图(A)红框内区域的能量分布谱，植物内部锶元素分布图
电子版为彩图
3 科普展示和互动方案
本作品实现梯度科普。面向包括从幼儿园小朋友到高中生、本科生及社会大众等不同知识储备的人群，具体方案如下。
3.1 面向初中及以下群体：原创科普动画及功能植株的演示、书签制备互动
首先，通过精美原创动画，介绍纳米材料、植物气孔、生物相容性材料、磷光现象等富于趣味性的知识，激起孩子们对背后科学原理的好奇心(如图 7)。
图7

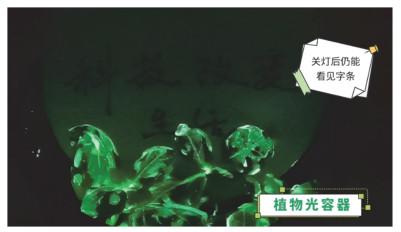

其次，本实验所用材料经生物相容化处理，无毒无害。此实验富于视觉冲击，便于与孩子们互动演示功能植株，让他们自己动手感受功能植株的奇妙(如图 8)。
图8
此外，我们还可以指导孩子们完成具有发光能力的植物书签的手工互动制作，让他们体会化学之美。
3.2 面向有一定化学基础的高中生和本科生：制备并在仪器下观察功能化植物
面向有化学基础的学生，鼓励他们走进实验室，开展纳米材料制备实验，亲手制作功能植物，激发青少年学习化学的兴趣和热情。该科普实验跨及物理、化学、生物三门学科，引导他们用所学知识解释生活中的科学，培养科学思维。
3.3 面向社会大众：提升公众科学素养
面向社会大众，帮助大众区分“磷光”和“荧光”，科普“纳米”“纳米粒子”等前沿科学概念，从而提升公众的整体科学素养。
以浅显语言解释前沿科学，以生动画面引导大众认知，让大众体会化学之美。寓教于乐，为“激励广大科技工作者更加奋发有为，更好地动员全社会力量，更好地传播普及科技文明成果，提升全民科学素质”的目标尽绵薄之力。科普工作任重而道远，我辈义不容辞。
4 结语
本科普实验巧妙结合纳米功能材料与植物，设计出功能化植物。实验安全、绿色、有趣、易操作，适于各年龄段人群参与，让大众了解前沿又贴近生活的科学知识。同时，以有趣的动画、通俗的语言诠释科学概念，揭示纳米、磷光的原理，设计梯度展示和互动环节，多方位展现化学之趣，在青少年心中埋下科学的种子，助力提升全民科学素质。
