皖西学院实验中心一直秉承“以人为本，因材施教”的教育理念，明确“以能力培养”为核心的实验教学思想，始终坚持将科研引导和训练贯穿人才培养全过程。中心教师于2007年开始指导学生实施大学生创新创业项目，截至2022年已开展创新创业项目40余项。学生在项目实施过程中，不仅对所学的基本理论知识理解更加深入，而且增强了综合实验技能、提高了科学思维^[1]。然而在教师指导下开展项目研究工作的学生毕竟是少数，为了充分发挥大创的引领作用，形成课堂联动，教师和学生将研究项目成果转化为实验项目，这样开发的实验项目不仅增加了学生对化学的兴趣，也为后续的科研训练和本科毕业论文打下良好的基础^[2]。

离子传感与识别是超分子化学的重要研究方向，目前已有多种检测技术可以准确检测离子，比如流动注射、质谱、电化学法、离子色谱法、拉曼光谱法、比色和荧光探针等。比色探针特别是有机小分子比色探针因合成方法简单，具有易操作、即时性、高选择性和灵敏性等特点，已被广泛使用^[3–5]。喹啉类化合物是一类重要的有机杂环化合物，可以被作为母体设计为探针，相关的研究内容已发表在2017年的Sensors and Actuators B：Chemical上^[6]。笔者所在教研室实验教师结合项目改进成果和经验^[7–9]，经过摸索、实践已成功将“喹啉类化合物的合成及其结构对阴离子比色传感性能影响研究”设计为综合性实验项目。该项目中有机合成方法简单、产率高、成功率高，光谱分析实验结果明显，激发了学生对探针的设计与合成的兴趣，为以后个人的化学科研方向起到良好的启蒙作用。

(1) 学会查找文献，了解有机小分子传感器研究现状；

(2) 掌握喹啉类杂环合成方法，了解红外等仪器表征手段；

(3) 了解紫外光谱仪器工作原理，并掌握其基本操作方法；

(4) 学会使用Origin等软件处理实验数据的方法。

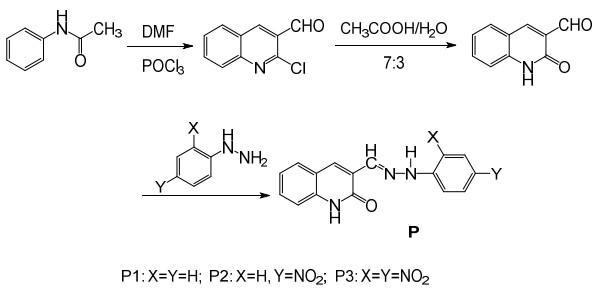

首先以乙酰苯胺和三氯氧磷为原料通过Vilsmeier-Haack反应先制备得到喹啉-2-酮-3-醛，该中间体与取代苯肼(苯肼、对硝基苯肼和2, 4-二硝基苯肼)分别反应制备得到喹啉衍生物有机化合物P。该类化合物合成反应路线如图 1所示。

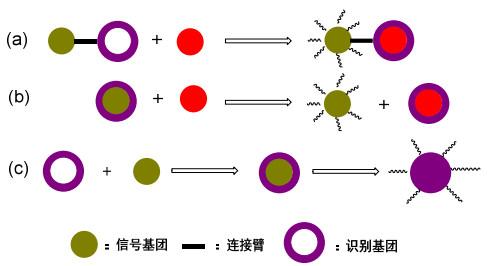

有机小分子探针一般包括三个部分，即信号基团、识别基团和连接臂，当识别部位与被分析物特异性结合后，探针光谱性质会发生明显变化。设计化学传感器识别阴离子常用的方法有三种(图 2)：(1) 识别基团和信号基团通过连接臂相连的探针，识别基团与阴离子发生氢键等作用；(2) 置换方法，主要基于配位化合物的置换；(3) 化学剂量型，这些类型的传感器依赖于一些特殊反应。

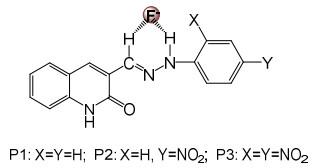

在设计的喹啉类化合物探针中，喹啉杂环母体作为信号基团，通过单键与识别基团相连。当体系中有阴离子存在，特别是电负性强的F⁻存在时就会与化合物P发生氢键作用(图 3)，导致紫外吸收光谱变化，甚至溶液发生颜色变化，从而为化合物可以作为探针实现裸眼比色识别传感离子提供了理论依据。

乙酰苯胺(可自制纯化)，三氯氧磷(POCl₃)，苯肼，对硝基苯肼，2, 4-二硝基苯肼，冰乙酸，乙酸乙酯，无水乙醇，乙腈，N, N-二甲基甲酰胺等试剂均为市售分析纯，使用前均未纯化。光谱实验中采用四丁基季铵盐阴离子(Sigma-Aldrich公司)。

双光束紫外-可见分光光度计(北京普析TU-1901型)，电子天平(北京赛多利斯SQP型)，磁力加热搅拌器(上海司乐仪器有限公司B11-3型)，电热鼓风干燥箱(天津泰斯特101-2A型)，傅立叶变换红外光谱仪(美国尼高力Nicolet型)，核磁共振光谱仪(美国Brucker Avance Ⅲ型400 MHz，TMS为内标，DMSO-d₆为溶剂)。

向50 mL圆底烧瓶中加入10 mmol乙酰苯胺(1.8 g)和30 mmol DMF (2.3 mL)。将乙酰苯胺溶液在冰水浴下冷却，并向其中滴加60 mmol POCl₃ (5.6 mL) (控制滴加速度，防止凝结)。反应液在90 ℃下，加热回流4 h。反应结束后将深红色溶液冷却。冷却后的反应液在搅拌下被转移至100 mL冷水中，抽滤，得到固体粗产物。粗产物使用约60 mL乙酸乙酯重结晶，得到1.43 g黄色固体喹啉-2-氯-3-醛，产率为75%。

取2 mmol喹啉-2-氯-3-醛(0.38 g)于圆底烧瓶中，并加入30 mL乙酸/水溶液(体积比为7/3)使之溶解。在80 ℃下加热搅拌回流3 h，反应过程中会有固体析出。反应结束后冷却反应液，抽滤，多次水洗，干燥后得到0.31 g喹啉-2-酮-3-醛，产率为90%，待用。

向50 mL圆底烧瓶中依次加入1 mmol喹啉-2-酮-3-醛(0.18 g)、2.3 mmol取代苯肼(苯肼(0.25 g)、对硝基苯肼(0.35 g)或2, 4-二硝基苯肼(0.45 g)、20 mL无水乙醇。在80 ℃下加热回流4 h。反应完毕后，抽滤，分别得到喹啉-2-酮-3-醛缩苯腙衍生物(P1、P2、P3)。粗产品使用20–30 mL乙腈重结晶，干燥后称重、计算产率并进行相关表征。

测试阴离子用色谱级乙腈溶解，浓度均为1 × 10⁻² mol∙L⁻¹。称量0.1 mmol化合物P1，用100 mL DMF溶解并定容，得到1 × 10⁻³ mol∙L⁻¹ P1母液。同方法，得到P2、P3母液。

光谱测试时首先用移液管移取2 mL乙腈转移至比色皿中，再用微量进样器取20 µL测试母液，此时探针溶液浓度为1 × 10⁻⁵ mol∙L⁻¹，最后用微量进样器加入阴离子，混匀后测量溶液的紫外吸收光谱。

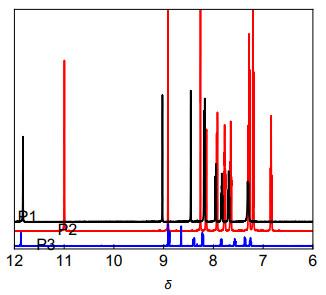

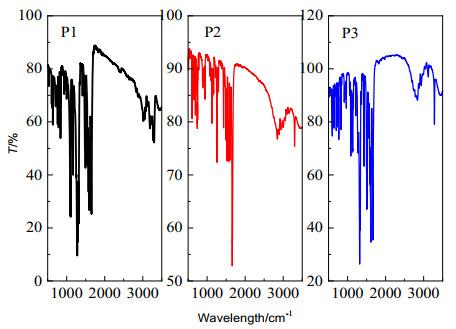

P1、P2和P3的红外和¹H NMR表征图(图 4和图 5)，具体数据如下：

P1化合物: IR (KBr), ν (cm⁻¹): 3449 (N―H), 3055 (Ar―H), 1660, 1602, 1569, 1553, 1432 (芳环), 691 (Ar―H弯曲振动)。¹H NMR (400 MHz, DMSO-d₆) δ: 11.81 (s, 1 H, NH), 11.08 (s, 1 H, HC＝N), 8.47 (s, 1 H, Ar―H), 8.30 (d, J = 8.4 Hz, 1 H, Ar―H), 8.15 (d, J = 8.6 Hz, 1 H, Ar―H), 7.81 (t, J = 8.1 Hz, 1 H, Ar―H), 7.48 (t, J = 8.2 Hz, 1 H, Ar―H), 7.02 (t, J = 8.2 Hz, 2 H, Ar―H), 6.87 (d, J = 7.9 Hz, 2 H, Ar―H), 6.61 (t, J = 7.5 Hz, 1 H, Ar―H)。

P2化合物: IR (KBr), ν (cm⁻¹): 3477 (N―H), 3079 (Ar―H), 1652, 1573, 1478, 1493 (芳环), 1277 (N＝O), 761, 716 (Ar―H弯曲振动)。¹H NMR (400 MHz, DMSO-d₆) δ: 12.01 (s, 1 H, NH), 11.08 (s, 1 H, HC＝N), 8.90 (s, 1 H, Ar―H), 8.32 (d, J = 8.5 Hz, 2 H, Ar―H), 8.16 (d, J = 8.4 Hz, 2 H, Ar―H), 7.82 (d, J = 7.9 Hz, 1 H, Ar―H), 7.52 (t, J = 8.4 Hz, 1H, Ar―H), 7.34 (J = 8.2 Hz, 1 H, Ar―H), 7.22 (J = 7.8 Hz, 1 H, Ar―H)。

P3化合物: IR (KBr), ν (cm⁻¹): 3450 (N―H), 3053 (Ar―H), 1666, 1555, 1507, 1433 (芳环), 1276 (N＝O), 827, 868 (Ar―H弯曲振动)。¹H NMR (400 MHz, DMSO-d₆) δ: 12.09 (s, 1 H, NH), 11.87 (s, 1H, HC＝N), 8.89 (d, J = 8.5 Hz, 1 H, Ar―H), 8.64 (s, 1H, Ar―H), 8.39 (d, J = 8.1 Hz, 1H, Ar―H), 8.21 (s, 1 H, Ar―H), 7.84 (d, J = 8.5 Hz, 1 H, Ar―H), 7.58 (t, J = 7.5 Hz, 1 H, Ar―H), 7.36 (d, J = 7.9 Hz, 1 H, Ar―H), 7.25 (t, J = 7.8 Hz, 1 H, Ar―H)。

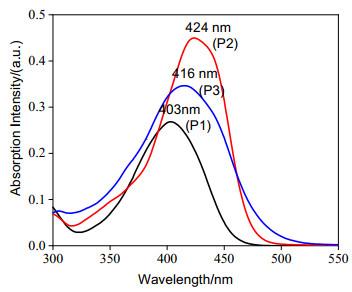

实验过程中测试喹啉衍生物P1、P2和P3在乙腈溶剂中的紫外吸收光谱，如图 6所示，学生比较之后很容易发现，由于结构相似，P1、P2和P3具有相同的紫外-可见吸收光谱分布，并表现出相似的最大共轭电子跃迁峰，但由于衍生物π系的扩展，其P1在403 nm处吸收最大值向P2的424 nm和P3的416 nm轻微红移，对应的摩尔吸收系数(ε_max)分别为2.68 × 10⁴、4.46 × 10⁴和3.45 × 10⁴ L∙mol⁻¹∙cm⁻¹。P3的吸收波长和摩尔吸收系数异常下降可能是由于第二个―NO₂引入到共轭主链的邻位苯基上，使共轭平面扭曲，电子云密度降低。

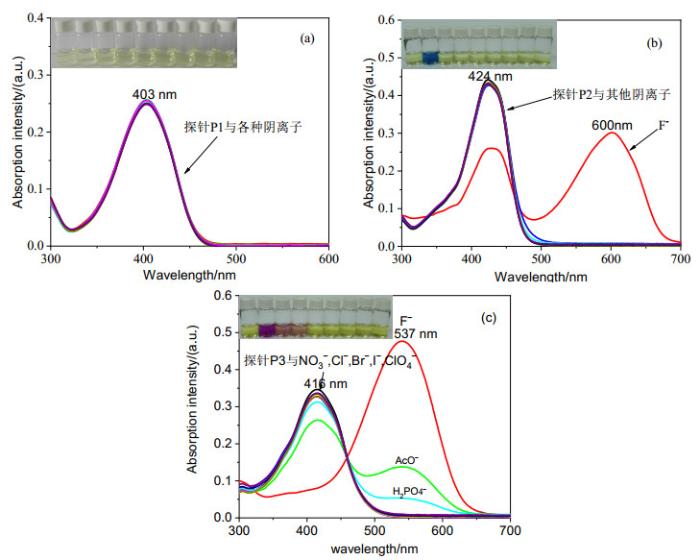

在CH₃CN纯有机溶剂中，通过裸眼比色分析，学生可以研究P1、P2和P3对四丁基铵盐形式的阴离子(F⁻、Cl⁻、Br⁻、I⁻、CH₃COO⁻、H₂PO₄⁻、HSO₄⁻和ClO₄⁻)的比色识别效果。结果如图 7所示，P1体系的吸收光谱和颜色都没有发生明显的变化(图 7a)，这意味着P1与所有被测阴离子之间的相互作用很小。对于P2，随着F⁻的加入，在424 nm处的吸收强度逐渐降低，在600 nm处出现了一个新的波长较长的吸收峰。同时，在F⁻的加入下，由溶液黄变为蓝。在Cl⁻、Br⁻、I⁻、CH₃COO⁻、H₂PO₄⁻、HSO₄⁻和ClO₄⁻离子存在时，没有观察到吸收度值的变化或颜色变化(图 7b)，即P2在类似条件下对F⁻表现出良好的选择性比色响应。而对于P3，加入F⁻后，在416 nm处的吸收下降，在537 nm处明显出现了一个新的较长的波长吸收峰。此外，在加入CH₃COO⁻或H₂PO₄⁻后，在537 nm处也出现了类似的吸收峰，但在紫外可见光谱中出现的强度较低。相比之下，当加入F⁻时，其颜色发生了明显的变化，从黄色变为深紫色，而当加入CH₃COO⁻或H₂PO₄⁻时，其颜色发生了微弱的变化，从黄色变为淡紫色(图 7c)，这表明P3不仅与F⁻作用，而且与CH₃COO⁻或H₂PO₄⁻也作用。实验结果表明，随着吸电子基团的引入，P1的比色识别能力逐渐增强，P1的比色识别能力从无离子作用到P2的F⁻作用，P3的比色识别能力进一步增强，可以与F⁻、CH₃COO⁻和H₂PO₄⁻三个阴离子作用。这可以解释为：―NO₂是强吸电子基团，而―NH₂是强供电子基团。一旦―NO₂引入共轭分子，―NH₂中的电子云密度会降低，更容易提供H原子来配位和识别阴离子。因此，喹啉衍生物P的识别能力为P3 > P2 > P1，即不含―NO₂的P1不与所有测试阴离子配位，含一个―NO₂的P2可与F⁻配位，含两个―NO₂的P3可与F⁻、CH₃COO⁻和H₂PO₄⁻作用。因此，通过紫外-可见光谱图分析可以得知结论，即合理改变比色传感器的分子结构可以影响和控制比色传感器的传感性能。

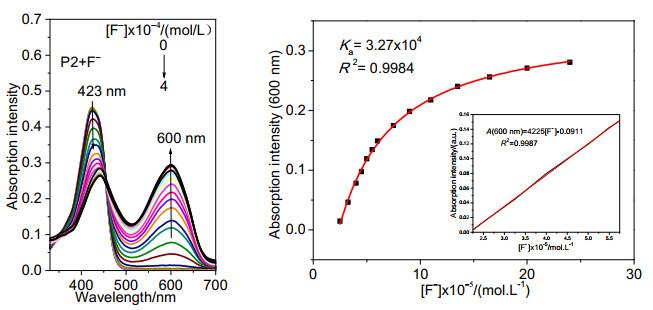

如图 8所示，探针P2对F⁻离子累积滴定实验时，424 nm处吸收峰强度逐渐下降，600 nm处吸收峰强度逐渐增强，以600 nm处吸收峰强度(A_{600 nm})为纵坐标，F⁻离子浓度为横坐标，当F⁻离子浓度在2.5 × 10⁻⁵–5.5 × 10⁻⁵ mol∙L⁻¹范围内，600 nm处P2的吸光度与F⁻离子浓度之间有很好的线性关系，用线性拟合得到回归方程为：A_{600 nm} = 4225[F⁻] − 0.0911，相关系数为0.9987。根据测定与计算可以得到P₂对F⁻离子最低检出限为1.36 × 10⁻⁶ mol∙L⁻¹ (n = 11，最低检测限LOD = 3d/K) ^[4]。

本实验项目研究成果主要是由大学创新创业项目小组成员3–4名同学完成，项目研究前期中的探针合成方法与光谱测试条件都需要摸索，耗时较长。将成果转化为综合设计项目后，要充分考虑课时和实验资源限制，不可能完全按照科研标准进行实验。因此，要注意实验教学形式和实验内容：(1) 该实验的教学形式建议采用模块化和小组(每组3–4名学生)教学。第一阶段是喹啉衍生物P (探针)的合成与纯化，需要5 h。第二阶段主要是利用紫外-可见光谱仪考察探针P与各种阴离子之间的相互作用，还包括探针母液的配制、教师讲解仪器原理及操作流程，需要5 h。(2) 部分实验内容可以课后选做或可由参加创新创业项目的学生帮助准备，比如喹啉-2-氯-3-醛合成、各种阴离子溶液配制等，这样可以避免项目时间过长，影响其他实验项目实施。(3) 实验过程以引导为主，辅以有效监督。让每组成员都参与项目内容的每个过程，如实记录实验现象，严谨规范处理光谱数据。(4) 对学生实验评价和考核表现较好的小组或个人，要鼓励其参与课后延伸的项目内容。比如溶剂体系中含有水时会影响探针对阴离子的识别性能，可以进行条件探索；考察探针对阳离子识别是否具有光谱响应等研究内容。

为了提高学生的综合实验能力，也为后续的科研训练和本科毕业论文打下良好的基础，结合大学化学实验课程、教学条件以及科研成果，设计了喹啉类化合物的合成及其光谱性能研究型综合性实验。喹啉类化合物的合成方法简单、产率高、可操作性强，同时将该类化合物作为探针，利用紫外-可见吸收光谱仪分别考察其与阴离子的光谱响应性能，实验过程中有机合成和仪器分析实验有机融合。通过紫外-可见光谱图分析及裸眼识别观察到的实验现象，强化学生对“结构决定性质”的科学观念的理解，意识到合理改变比色传感器的分子结构可以影响和控制比色传感器的传感性能，激发学生对探针的设计与合成的兴趣，为以后个人的化学科研方向起到良好的启蒙作用。
