改进分析化学中常用评价参数教学内容的探讨
Discussion on Improvement of Teaching Contents about Common Evaluation Parameters in Analytical Chemistry
通讯作者:
收稿日期: 2023-08-23 接受日期: 2023-10-25
| 基金资助: |
|
Received: 2023-08-23 Accepted: 2023-10-25
In analytical chemistry, performance evaluation parameters for quantitative analysis methods include the spiked recovery, relative standard deviation, calibration curve and its correlation coefficient, linear range, error bar, limit of detection, sensitivity, selectivity, stability, etc. A deep understanding and proficient application of the above parameters are fundamental competencies for professionals in analytical chemistry. However, less than half of the students possess an adequate grasp of these common evaluation parameters, and could not distinguish parameters with similar meanings from the questionnaire survey for most senior undergraduates and postgraduate students. This deficiency is attributed to existing textbooks that merely introduce basic concepts of these parameters without illustrating their practical applications. Additionally, no comprehensive literature has systematically presented examples of how to apply these parameters. This paper carefully selects multiple cutting-edge articles from the highly-cited journal Analytical Chemistry, to vividly and thoroughly explain the standard applications of each evaluation parameters, replacing the previous one-dimensional theoretical descriptions. The goal of this work is to guide students in gaining a deep, intuitive understanding of how to effectively evaluate analytical methods and results based on these parameters, and to enable proficient and accurate expression in future scientific research. This paper aims to serve as a reference for improving the scientific and practical aspects of teaching evaluation parameters.
Keywords:
本文引用格式
赵留创, 陈文博, 胡乐乾.
Zhao Liuchuang.
分析化学与实际紧密结合、应用广泛,不同的检测环境、不同的检测目标物,需要开发不同的方法来测定和表征。分析化学工作者对采取的分析方法和所得的分析结果进行客观准确的评价,是验证分析方法有效性和检测结果可信度的必要途径。
Analytical Chemistry期刊主编Jonathan Sweedler认为:重现性和可复制性是评价分析化学的基本品质概念。更为人们所熟知的评价术语是:准确度、精密度和检测能力。准确度(Accuracy)是评价分析结果的一个重要指标,它是指组分测定结果和组分真值之间的一致程度;精密度(Precision)是指在重复条件下,所得到的独立测定结果间彼此接近的程度。上述抽象的术语可用常见的评价参数量化,如表 1所示,具体包括:加标回收率、相对标准偏差、校准曲线及其相关系数、误差棒、线性范围、检测限和定量限、灵敏度、选择性、稳定性等。熟练掌握上述定量评价参数是分析化学相关工作者的基本技能,只有生动、准确地展示这些评价参数,才能科学地判断新建分析方法的优劣、所得分析结果的可信程度。但是,常用的分析化学类教材,如武汉大学主编的《分析化学》第4章“分析化学中的质量保证与质量控制”、华中科技大学出版社出版的《分析化学》第2章“分析数据处理与分析工作质量保证”、华东理工大学出版社出版的翻译教材《分析化学》(Gary D. Christian等著)第3章“分析化学中的统计方法与数据处理”,这些教材中评价参数的介绍比较简单,仅仅以简洁的文字介绍基本概念,甚至有些参数,如误差棒、重现性、稳定性等没有提及。对于本科生来说,依靠现有教材不能直观和形象地认识评价参数,在具体使用时不知采用何种方式展示和量化这些参数。

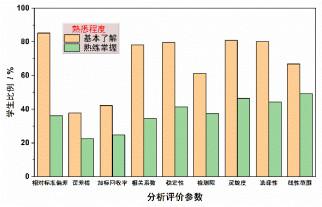

为了具体了解高年级本科生和研究生(这些学生已学习或使用过评价参数)对评价参数的掌握程度,随机抽取142名化学专业学生(来自三个河南省内高校)进行问卷调查,本问卷通过口头询问和题目解答两种方式确定学生对评价参数的实际掌握情况。调查对象包括65名本科生和77名硕士研究生,其中61名学生专业偏分析化学。调查情况如图 1所示,结果表明,除了误差棒和加标回收率,超过60%的学生基本了解这些评价参数,但是熟练掌握的学生只有不到40%;能够掌握误差棒和加标回收率的学生不足30%。研究生相比于本科生、分析化学专业学生相比于其他化学专业学生更加熟悉评价参数,但是仍有约40%的学生未掌握这些参数。因此,依靠现有的分析化学类教材不足以使学生熟练掌握常用的分析评价参数,亟需详尽、完整、生动的介绍评价参数的文章作为教师教学和学生学习的补充内容,帮助学生尤其是分析化学相关研究生快速掌握、准确使用评价参数。
图1

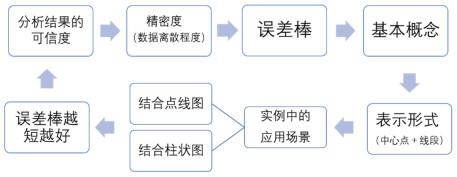

硕士研究生相比本科生更加熟悉以上分析评价参数,是由于阅读了更多分析化学相关文献,文献中或多或少含有评价参数相关的应用实例。但是,由于不同文献侧重点不同,如有的文献为了体现优异的选择性、有的文献为了展示极低的检测限,对文章亮点贡献不大的其他评价参数不会一一介绍。而且部分文献会混用某些含义相近的参数,如灵敏度和检测限、重现性和稳定性等。本文将常用的评价参数总结在一起,结合Analytical Chemistry期刊多篇前沿文章中的应用实例,形象地介绍各个评价参数的具体含义和应用方式,以及某些参数之间的相关性。在教学过程中,作者建议由实际问题引出评价参数,简单介绍其抽象的基本概念,结合真实有效的数据和图表生动展示各个评价参数的应用方式,基于不同的应用场景以多角度、多种形式的实例拓宽视野。下面以常用教材未曾提及的“误差棒”为例,讲解思路如图 2所示(具体实例参考本文1.5节):
图2
其他评价参数的讲解思路类似于“误差棒”。下面介绍生动展示各个评价参数所需的应用实例,作为教材内容和课堂教学的补充内容。
1 分析评价参数含义及应用示例
1.1 加标回收率
回收率(Recovery)是样品处理过程的综合质量指标,也是估计分析结果准确度的主要依据之一。“加标回收率”即在样品中加入标准物质,测定其回收率,以确定准确度,计算公式如下:
加标回收率用来测定样品基质不稳定带来的系统误差,常见的可被接受的回收率范围是80%–120%,如果样品基质与分析物浓度有相关性会导致加标回收率不理想。一般包括实验加标量、多次实验测得的平均回收量和计算的回收率。
表2 浊点萃取法预富集环境水样后的加标回收结果[1]
| 纳米塑料 | 实际样品 | 加标浓度/(μg∙L−1) | 检测浓度/(μg∙L−1) | 加标回收率/% |
| 聚苯乙烯 | 河水 | 8.47 | 8.16 ± 0.28 | 96.6 ± 3.3 |
| 海水 | 8.47 | 7.35 ± 0.29 | 86.7 ± 3.4 | |
| 聚甲基丙烯酸 甲酯 | 河水 | 12.1 | 11.7 ± 0.1 | 96.6 ± 0.9 |
| 海水 | 12.1 | 9.25 ± 0.27 | 76.5 ± 2.2 |
表3 ICP-MS和预富集结合AFS检测水样中硒含量的加标回收结果[2]
| 样品 | ICP-MS/(μg∙L−1) | AFS/(μg∙L−1) | 加标量/(μg∙L−1) | 检测量/(μg∙L−1) | 加标回收率/% |
| 水样1 | 3.2 ± 0.5 | 3.0 ± 0.3 | 5 | 8.1 ± 0.5 | 102 |
| 水样2 | 5.2 ± 0.2 | 5.6 ± 0.5 | 5 | 10.1 ± 0.9 | 90 |
| 水样3 | 190 ± 2 | 192 ± 2 | 100 | 286 ± 9 | 94 |
总之,加标回收率常常以表格的形式呈现,至少包含加标值、检测值(或发现值)和计算得到的回收率三列数据,由回收率数值判断分析方法检测目标物的准确度。
1.2 相对标准偏差
相对标准偏差(Relative Standard Deviation,RSD)也称变异系数,表示多次平行测定情况下测定值的精密度,表达式为
表4 非手性-手性二维液相色谱法检测不同产物的测试次数及一维非手性柱和二维手性柱保留时间的相对标准偏差[4]
| 产物 | 测试次数 | 非手性柱保留时间的RSD/% | 手性柱保留时间的RSD/% |
| 1 | 114 | 0.25 | 0.2 |
| 2 | 146 | 0.33 | 0.83 |
| 3 | 114 | 0.54 | 0.59 |
| 4 | 114 | 0.72 | 0.54 |
RSD也可以在图片中直观地体现出来。Yu等[5]采用表面增强拉曼光谱法定量分析果皮中的农药残留时,在样品中提前加入丙酮内标物后,通过检测待测物拉曼信号值和丙酮标准物拉曼信号值的比值,定量分析待测物。如图 3所示,相比无内标物的检测结果,加入丙酮内标物后多次重复测量的RSD由14.5%降低到5.9%,明显提高了检测结果的可信度。RSD可用图中青色线条加青色阴影区域标注,青色线条代表 40个重复扫描光谱的峰强度值(图 3A)或峰强度比值(图 3B)的平均值,以平均值为中线的青色阴影区域是40个峰强度值或峰强度比值的标准偏差的2倍。对比图A和图B可明显看出,无内标物检测的峰强度与平均值偏差程度更大,计算所得RSD更大。
图3
图3

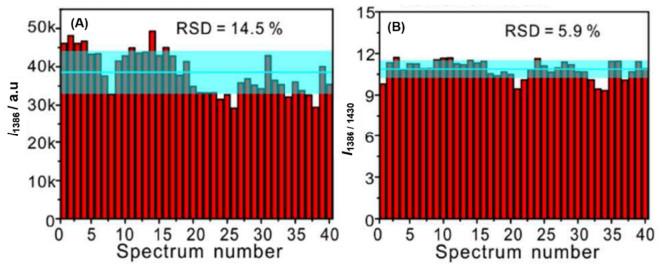

(A) 无内标物,1386 cm−1处拉曼特征峰强度随测量次数的变化;(B) 加入丙酮内标物,1386与1430 cm−1拉曼特征峰强度之比随测量次数的变化[5]
总之,RSD伴随着多次重复测量产生,相对较小的RSD说明检测结果精密度高、重现性好、可信度高。
1.3 校准曲线及相关系数
校准曲线(Calibration Curve)表示目标分析物浓度或含量和响应信号之间的关系的数学函数表达式或图形,包括标准曲线和工作曲线。应用标准溶液制作校准曲线时,如果分析步骤与样品的分析步骤相比有某些省略时,如没有样品预处理步骤,则制作的校准曲线称为标准曲线。如果模拟被分析物质的成分,并与实际样品进行完全相同的分析处理,然后绘制的校准曲线称为工作曲线。校准曲线对应的一元线性回归方程表示为:
式中y为检测的信号值,x为分析物的浓度或含量,a为直线的截距,b为直线的斜率,回归直线与所有实验点的误差为:
Q达到极小值时回归方程最接近实验点的真实分布状态(最小二乘法),此时
推出a和b的计算式为:
式中,
R值越接近1,y和x间的线性关系越好,在文献中也会用R2说明校准曲线与实际浓度相关程度。校准曲线和相关系数借助Origin或Excel等软件很容易得出,无需繁琐的手动计算。
Hong等[6]采用循环伏安法检测双氧水浓度时,峰值电流与双氧水浓度符合以下公式:
图4
图4

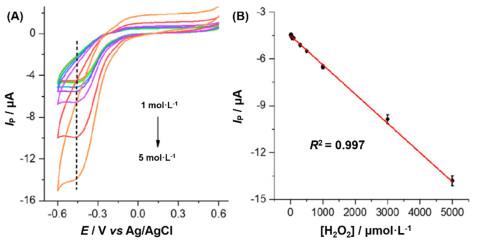

(A) 循环伏安曲线和(B) 峰值电流和双氧水浓度的线性校准曲线,工作电极为玻碳电极,扫描速率100 mV∙s−1,支持电解质为包含0.1 mol∙L−1 KCl的PBS缓冲溶液[6]
图5
图5

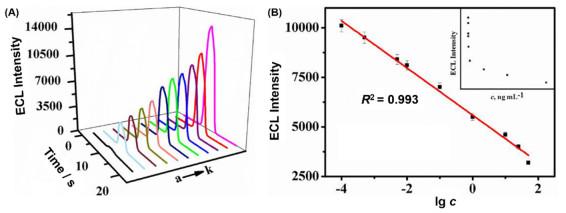

(A) 联吡啶钌/草酸锌金属有机框架修饰的玻碳电极检测一系列不同浓度β-淀粉样蛋白的电化学发光信号图及(B) 信号强度与浓度的对数的线性关系图,插图是信号强度与浓度直接相关图[7]
构建校准曲线是分析方法或策略实现定量应用的重要基础,相关系数是评价校准曲线可信度的直接参数,二者经常同时出现。
1.4 线性范围
与校准曲线密切相关的另一个参数是线性范围。线性范围(Linear Range)是指目标组分与响应信号满足校准曲线参数所描述性能的浓度范围,即校准曲线的直线部分所对应的待测物质的浓度变化范围,描述线性范围时需明确实验方法、实验条件、相关系数等。如Zhang等[8]制备的铂钯纳米立方体附着在石墨烯纳米带上,然后将石墨烯纳米带修饰在玻碳电极上,用于自来水和湖水中爆炸物Trinitrotoluene (TNT)的检测。不同浓度TNT样品溶液的溶出伏安图如图 6A所示,选取−0.33 V下的峰值电流密度作为定量依据,电流密度和TNT浓度关系如图 6B所示,在0.01–3 mg∙L−1的浓度范围,电流密度与浓度值有良好的线性关系,R2 = 0.998。TNT浓度超过3 mg∙L−1后电流密度变化趋于稳定,不再符合线性关系。因此,基于铂钯石墨烯纳米带的电化学传感系统对TNT检测的线性范围是0.01–3 mg∙L−1。
图6
图6

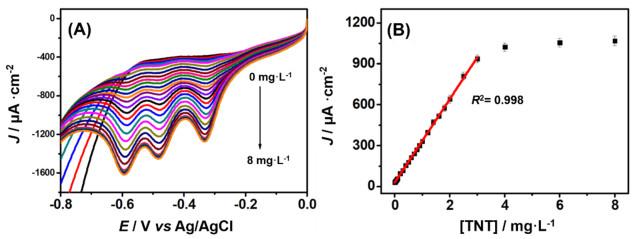

(A) 不同浓度TNT溶液在铂钯石墨烯纳米带/玻碳电极上的溶出伏安图;(B) −0.33 V峰值电流密度与TNT浓度的线性关系图。误差棒表示三次独立测量的标准偏差[8]
表5 超声雾化萃取质子转移反应质谱法检测挥发性有机物的线性范围、相关系数和相对标准偏差[9]
| 挥发性有机物 | 检测时间/s | 线性范围/(μg∙L−1) | 相关系数/R2 | RSD/(%, n = 5) |
| 甲醇 | 34 | 7.04–1802.24 | 0.995 | 4.78 |
| 乙醛 | 34 | 7.04–1802.24 | 0.98 | 5.21 |
| 丙酮 | 34 | 7.04–1802.24 | 0.999 | 4.62 |
线性范围是定量分析的有效范围,只有待测样品浓度落在线性范围内才能通过已建立的校准曲线准确检测。
1.5 误差棒
误差棒(Error Bar)表明所测量数据的不确定度的大小,一般用平均值加上标准偏差表示,反映的是一组数据和平均值之间的离散程度。误差棒是以被测量的算术平均值为中点,在表示测量值大小的方向上画出的一个线段,线段长度的一半等于(标准或扩展)不确定度。长度越长,重复测量的偏差越大,数据越不可信。
图7

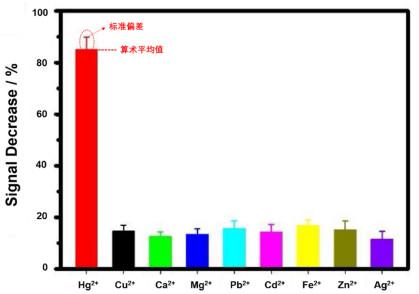

误差棒也可以出现在柱状图中,上述Xu的文章中,氨基尿嘧啶修饰的纳米孔检测除汞以外其他离子时,电流信号衰减程度远不及汞离子,如图 8所示,每种离子的测量信号值均包含误差棒,图中柱高表示多次测量的算术平均值,柱高以上误差棒长度表示多次测量的标准偏差,较短的误差棒说明测量结果是可信的。
图8
总之,误差棒是由多次独立重复实验的算术平均值和标准偏差得出来的,重复次数常见为3次或5次。独立重复实验要求检测液或样品是新的,检测程序是完整的,仪器是重新校正的。由误差棒的长短可以直观地展示测量数据的可信程度。
1.6 检测限和定量限
检测限包括检测上限和检测下限,检测下限又称检出限(Limit of Detection),检出限是某特定的分析方法在给定的置信度内可从试样中检出待测物质的最小浓度或最小量。所谓“检出”是指定性检出,即判定试样中存有浓度高于空白的待测物质,与分析中所用试剂、仪器稳定性和噪声水平相关。国际纯粹与应用化学联合会(International Union of Pure and Applied Chemistry,IUPAC)建议的检出限定义为:“检出限以浓度(或质量)表示,指由特定的分析方法能够合理的检测出的最小分析信号XL求得的最低浓度CL(或质量qL)”,计算公式为:
其中
IUPAC规定
图9
图9

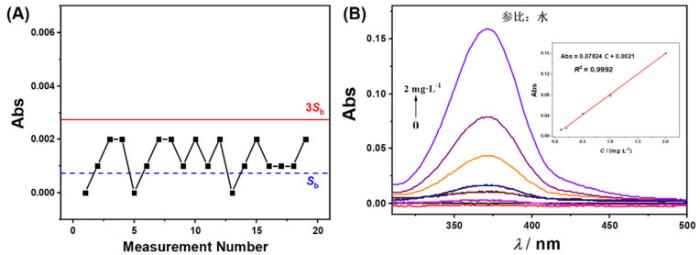

(A) 独立重复检测20次,空白水在371 nm波长下吸光度变化,蓝色虚线对应吸光度为标准偏差,红色实线为3倍标准偏差;(B) 2 mg∙L−1以下铬酸钾溶液的常规吸收光谱,参比为水,插图为371 nm吸光度与浓度线性关系曲线;电子版为彩图,后同;
某些特定的检测环境或检测目标物可能有特定的检出限求解方式,如医学临床检验中检出限公式为:
其中Sl为低浓度样品检测信号的标准偏差,
与检出限容易混淆的名词是定量限(或称为测定限) (Limit of Determination),IUPAC下属的分析和应用化学专业委员会建议:以10倍的空白测量值标准偏差对应的浓度值作为分析方法的定量限。检出限和定量限是定性和定量的区别,如下表 6所示。
1.7 灵敏度

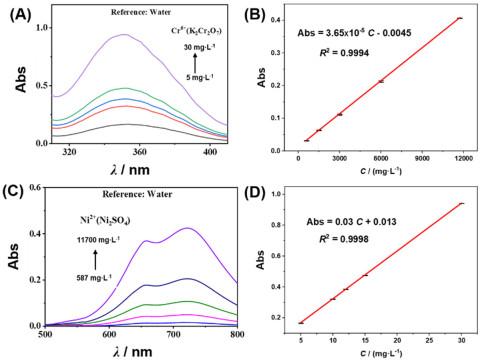

灵敏度和检测限常常相伴而生,有时甚至不分你我。灵敏度(Sensitivity)是区别具有微小浓度差异分析物能力的度量,它可以用仪器的响应量或其他指示量与对应的待测物质的浓度或量之比来描述。对于线性校准函数,常用校准曲线的斜率度量灵敏度:b = ∆y/∆c,b值越大,说明方法的灵敏度越高。一般来说,灵敏度越高,检测限越低。常规吸收光谱法检测重铬酸钾和硫酸镍的光谱如图 10A和C所示,重铬酸钾浓度为5 mg∙L−1时,吸光度远大于硫酸镍浓度为587 mg∙L−1的吸光度。因此,常规吸收光谱法检测重铬酸钾的灵敏度远大于硫酸镍的灵敏度。这与两个样品体系校准曲线的斜率大小相符,两个斜率分别为0.03和3.65 × 10−5 (图 10B和D),相差近1000倍。
图10
在痕量分析中,总是希望灵敏度的数值越大越好,而检测限的数值越小越好。通常,灵敏度高时,检出限也会较低。但是灵敏度和检出限又有细微差别,灵敏度是无量纲参数,检出限以浓度或质量表示。灵敏度和检出限的联系和区别可以从检出限的计算公式中清楚地体现出现,灵敏度是标准曲线的斜率m,检出限不仅与斜率有关,还要考虑空白信号值的大小,即仪器噪声大小,噪声比较大时,即使分析方法的灵敏度很高,检出限也不会很低。总体来说,对于同样的样品溶液和分析仪器(噪声一定),灵敏度越高,检出限越低,方法检测性能越好。
1.8 选择性

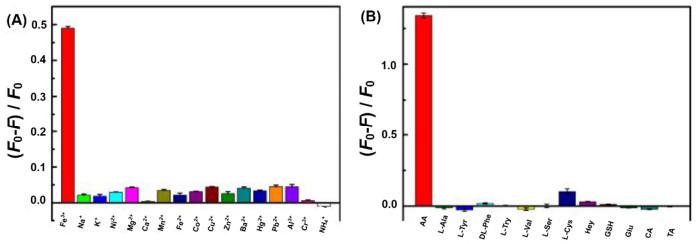

分析方法的选择性(Selectivity)是指能够区分目标分析物和样品中其他组分(如其他待测物、基质成分、其他可能的干扰物)的程度。评估选择性的常用方式是图示法。例如Guo等[11]将荧光染料罗丹明B嵌入多孔微晶金属锌有机骨架中构建传感平台,基于Fe3+导致的荧光猝灭和抗坏血酸引起的荧光恢复,分别特异性地检测Fe3+和抗坏血酸。如图 11A所示,检测Fe3+时信号值远高于Na+、K+、Ca2+等其他干扰离子的信号值;同理,如图 11B所示,抗坏血酸的检测信号值远高于丙氨酸、色氨酸、酒石酸等干扰物质的信号值。通过图 11可以直观地发现,即使干扰物质的浓度是目标物浓度的10倍,其检测信号值仍然很小。因此,可以说该传感器分别利用荧光猝灭和荧光恢复检测Fe3+和抗坏血酸的选择性很好。
图11
表7 钠离子存在且浓度变化时,检测钾离子的灰度像素强度变化[12]
| 干扰离子浓度 | 0.1 mmol∙L−1 K+ | 1.0 mmol∙L−1 K+ | 10.0 mmol∙L−1 K+ |
| 0.1 mmol∙L−1 Na+ | 40.03 | 53.72 | 91.30 |
| 1.0 mmol∙L−1 Na+ | 40.60 | 53.34 | 91.74 |
| 10.0 mmol∙L−1 Na+ | 41.20 | 54.30 | 91.28 |
| 100.0 mmol∙L−1 Na+ | 41.33 | 54.55 | 91.93 |
选择性的好坏是衡量分析方法和反应的一个重要的标志,所用的方法或反应的选择性越高,干扰因素越少,这样就可以减少分析操作步骤,使分析过程达到快速、简便和准确的要求。
1.9 稳定性
图12

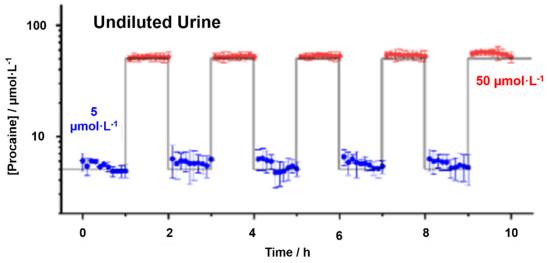

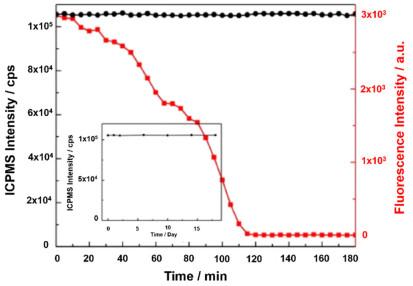

图13
分析方法的稳定性好,能够保证分析结果的重现性。但是,“稳定性”和“重现性”略有不同。考察分析方法的稳定性时,不仅要求固定分析方法和样品,还要求同一分析人员用同一仪器在一定时间内重复n次测量,相隔时间一般较长,如每隔一小时甚至几天测定一次。重现性是指不同的分析人员或仪器,采用同一分析方法对同一样品在短时间内(如一个小时)测量n次后结果之间的符合程度。
评价分析方法和结果时,尤其是写文章或论文时,不必将上述评价参数一一列出,而是挑选能够体现研究工作亮点的某一个或几个参数进行展示。例如,分析方法的准确度高,优选加标回收率;分析结果的精密度好,可强调相对标准偏差和误差棒;如果新建方法的抗干扰能力强,多用选择性相关的图片图表呈现;还有最为常用的体现分析方法痕量检测能力的低检测限及能够长期获得可信结果的良好稳定性等。
2 结语
本文通过Analytical Chemistry期刊中的实际例子及相关的图片图表,生动展示了分析评价参数的标准应用方式。作者在教学内容编排方面将上述应用实例带入课堂,既向学生介绍分析化学研究的前沿热点,又使得学生对评价参数有更为直观和深刻的认识,大多数学生能够明确区分容易混淆使用的参数。相比于传统的讲解概念和习题,将评价参数应用实例加入分析化学教学内容,使得原来理论而抽象的知识点变得生动形象,这在化学类本科生和研究生中反映良好。总之,本工作能够为分析化学中评价参数的教学内容改进提供参考,为分析化学学生及相关工作者使用以上参数提供相对标准的应用遵循。
