t图方法解读吸附参数

doi:10.3866/PKU.DXHX202005031

大学化学 >> 2021, Vol. 36 >> Issue (4): 2005031.doi: 10.3866/PKU.DXHX202005031

t图方法解读吸附参数

张伟庆(), 张建辉, 胡谷平

中山大学化学学院, 广州 510275

收稿日期:2020-05-11 录用日期:2020-05-25 发布日期:2020-06-05
通讯作者: 张伟庆 E-mail:ceszwq@mail.sysu.edu.cn
作者简介:张伟庆, Email: ceszwq@mail.sysu.edu.cn

Interpretation of Adsorption Parameters Using t-Polt Method

Weiqing Zhang(), Jianhui Zhang, Guping Hu

School of Chemistry, Sun Yat-Sen University, Guangzhou 510275, China

Received:2020-05-11 Accepted:2020-05-25 Published:2020-06-05
Contact: Weiqing Zhang E-mail:ceszwq@mail.sysu.edu.cn

摘要/Abstract

摘要：

介绍了用仪器配套软件获取t图的一般方法、注意事项和要点。介绍了在没有合适的膜厚度方程、选用参比吸附线时的数值处理方法。着重介绍了用origin软件插值方法从吸附等温线转换成t图的方法和技巧。

关键词: 吸附, t图, origin软件, 线性插值

Abstract:

The general method and key points of obtaining t-plot with instrument software are introduced. The numerical processing method when there is no suitable film thickness equation and reference adsorption line is selected. The method and skill of converting isotherm adsorption line to t-plot with Origin software interpolation method is discussed.

Key words: Adsorbent, t-polt, Origin software, Linear interpolation

张伟庆, 张建辉, 胡谷平. t图方法解读吸附参数[J]. 大学化学, 2021, 36(4): 2005031.

Weiqing Zhang, Jianhui Zhang, Guping Hu. Interpretation of Adsorption Parameters Using t-Polt Method[J]. University Chemistry, 2021, 36(4): 2005031.

链接本文: https://www.dxhx.pku.edu.cn/CN/10.3866/PKU.DXHX202005031

https://www.dxhx.pku.edu.cn/CN/Y2021/V36/I4/2005031

图/表 5

表1

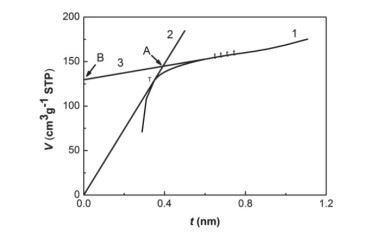

图1

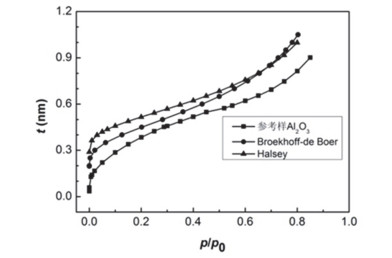

图2

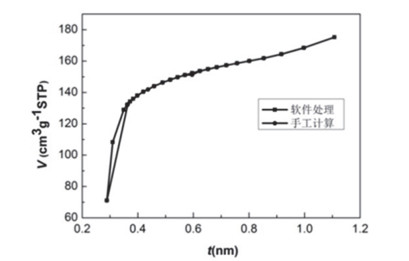

图3

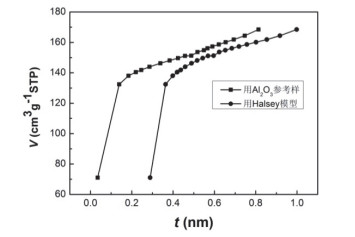

图4

参考文献 11

1	周素红, 邹涛, 余方, 高原, 王啟锋. 压汞法和气体吸附法测定固体材料孔径分布和孔隙度第3部分: 气体吸附法分析微孔. 中华人民共和国国家标准, GB/T 21650.3-2011.2011-06-16
2	李国希; 刘晓春. 湖南大学学报(自然科学版),, 1999, 26 (1), 26.
3	近藤精一, 石川达雄, 安部郁夫. 吸附科学(原著第2版). 李国希, 译. 北京: 化学工业出版社, 2006: 57-60, 88-91.
4	杨正红. 物理吸附100问, 北京: 化学工业出版社, 2016, 67
5	金彦任; 黄振兴. 吸附与孔径分布, 北京: 国防工业出版社, 2015, 172- 179.
6	格雷格, S. J.; 辛, K. S. W. 吸附、比表面与孔隙率. 高敬琮, 刘西尧, 译. 北京: 化学工业出版社, 1989: 102-104, 97-101.
7	Shull C. G. J. Am. Chem. 1948, 70, 1405. doi: 10.1021/ja01184a034
8	de Boer J. H. ; Linsen B. G. J. Catal. 1965, 4, 649. doi: 10.1016/0021-9517(65)90264-2
9	Lippens B. C. ; de Boer J. H. J. Catal. 1965, 4, 319. doi: 10.1016/0021-9517(65)90307-6
10	李惕碚. 实验的数学处理, 北京: 科学出版社, 1983, 335- 336.
11	王能超; 王学东. 简易数值分析, 武汉: 华中科技大学出版社, 2017, 17- 40.

膜厚模型	计算用方程	适用吸附质及温度	适用吸附剂	适用p/p₀范围
Broekhoff-de Boer模型	$ \text{log}\left(\frac{\text{p}}{{\text{p}}_{\text{0}}}\right)\text{=}\text{}\text{0.1682}\text{}\text{×}\text{}{\text{e}}^{\text{-}\text{0.1137}\text{t}}\text{-}\text{}\frac{\text{16.11}}{{\text{t}}^{\text{2}}} $	氮气、77 K	分子筛、氧化物	0.4–0.6
Halsey模型	$t = 3.54 \times $³$\sqrt {\frac{{ - 5}}{{\ln \left( {\frac{p}{{{p_0}}}} \right)}}} $	氮气、77 K	分子筛、氧化物	0.4–0.6
Carbon Black模型	$t = 0.88 \times {\left( {\frac{p}{{{p_0}}}} \right)^2} + 6.45\left( {\frac{p}{{{p_0}}}} \right) + 2.98$	氮气、77 K	炭黑、所有碳材料	0.2–0.5
