烯丙基正离子旋转异构反应的计算化学实验设计

doi:10.3866/PKU.DXHX202205027

摘要/Abstract

摘要：

设计了一个面向高年级本科生或低年级研究生的计算化学探索实验，即利用密度泛函理论(DFT)计算烯丙基正离子的旋转异构反应。该实验设计了反应物结构优化、过渡态寻找、内禀反应坐标建立等过程，可以较为全面地帮助学生了解计算化学的基本概念与操作，加深对分子微观结构的感知以及对过渡态理论中“旧键即将断裂，新键即将形成”概念的理解。本实验通过旋转异构反应的势能面的构建，也可以帮助学生认识反应热力学和动力学的差别。通过进一步的电荷布居分析以及前线轨道分析，可以帮助学生直观地学习并理解分子的电子结构以及反应活性位点概念。

关键词: 烯丙基正离子, 旋转异构, 密度泛函理论, 反应势能面, 实验设计

Abstract:

In this study, a computational chemistry exploration experiment for senior undergraduate or beginning graduate students is designed. The rotational isomerization reaction of an allyl cation is investigated using density functional theory (DFT) calculations. The theoretical experiment involves molecular geometry optimization, transition state location, and establishment of intrinsic reaction coordinates (IRCs). This design can help students understand the basic concepts and operations of computational chemistry. Furthermore, the concepts of molecular microstructures and the notion of "old bonds are about to break and new bonds are about to form" in the transition state theory are discussed. This experiment will also aid the understanding of the differences between reaction thermodynamics and kinetics through the construction of potential energy surfaces. Further investigations of charge population analysis and frontier orbital analysis will aid the understanding of electronic structures of molecules as well as the concept of reaction reactive sites.

Key words: Allyl cation, Rotational isomerism, Density functional theory, Potential energy surface, Experimental design

点击下载补充材料PDF格式文件

王亚妮, 张学鹏. 烯丙基正离子旋转异构反应的计算化学实验设计[J]. 大学化学, 2023, 38(2): 197-206.

Ya'ni Wang, Xue-Peng Zhang. Investigations on Allyl Cation Rotational Isomerism: A Computational Experiment Design[J]. University Chemistry, 2023, 38(2): 197-206.

链接本文: https://www.dxhx.pku.edu.cn/CN/10.3866/PKU.DXHX202205027

https://www.dxhx.pku.edu.cn/CN/Y2023/V38/I2/197

图/表 10

图1

表1

图2

表2

表3

图3

图4

表4

图5

图6

参考文献 37

1	王溢磊;李隽.大学化学,2018,33(10),25.
2	袁汝明;傅钢;韩国彬.大学化学,2011,26(3),47.
3	王溢磊.大学化学,2014,29(5),66.
4	许秀芳.大学化学,2016,31(12),53.
5	许秀芳.大学化学,2021,36(2),99.
6	张恒;马莹;刘刚;张冬菊;宋其圣;苑世领.大学化学,2019,34(9),26.
7	陈广慧;林旺强;姜昆.大学化学,2020,35(12),143.
8	李琳;杨宝华;张爱华.化学教育(中英文),2020,41(24),92.
9	章佳菲;白鸽;徐余幸;吴文清;刘亚;滕波涛.大学化学,2021,36(6),2107125.
10	边红涛.化学教育(中英文),2021,42(2),90.
11	侯秀芳;任雨欣;董文卓.大学化学,2022,37(6),2108007.
12	柏一慧;贾似藐;王艺璇;朱钢国;吕新;黄鑫;彭勃.化学教育(中英文),2022,43(2),107.
13	EpsteinS. T. J.Chem. Phys.1966,44,836.
14	RoothaanC. C. J.Rev. Mod. Phys.1951,23,69. doi: 10.1103/RevModPhys.23.69
15	MøllerC.;PlessetM. S.Phys. Rev.1934,46,618. doi: 10.1103/PhysRev.46.618
16	BartlettR. J.;PurvisG. D.Int. J. Quantum Inf.1978,14,561.
17	PopleJ. A.;SeegerR.;KrishnanR.Int. J. Quantum Inf.1977,12,149.
18	KrishnanR.;SchlegelH. B.;PopleJ. A. J.Chem. Phys.1980,72,4654.
19	RaghavachariK.;PopleJ. A.Int. J. Quantum Inf.1981,20,1067.
20	StewartJ. J. P. J.Mol. Model.2007,13,1173. doi: 10.1007/s00894-007-0233-4
21	HohenbergP.;KohnW.Phys. Rev.1964,136,B864.
22	KohnW.;ShamL. J.Phys. Rev.1965,140,A1133.
23	CalaisJ.-L. Int. J. Quantum Inf.1993,47,101.
24	StephensP. J.;DevlinF. J.;ChabalowskiC. F.;FrischM. J. J.Phys. Chem. C1994,98,11623.
25	NeeseF.WIREs Comput. Mol. Sci.2018,8,e1327.
26	SchmidtM. W.;BaldridgeK. K.;BoatzJ. A.;ElbertS. T.;GordonM. S.;JensenJ. H.;KosekiS.;MatsunagaN.;NguyenK. A.;SuS.;et alJ. Comput. Chem.1993,14,1347.
27	AidasK.;AngeliC.;BakK. L.;BakkenV.;BastR.;BomanL.;ChristiansenO.;CimiragliaR.;CorianiS.;DahleP.;et alWIREs Comput. Mol. Sci.2014,4,269.
28	NayakN. Y.;NayakS.;NadafY. F.;ShettyS. N.;GaonkarL. S.Lett. Org. Chem.2020,17,491.
29	TracyJ. S.;KalnmalsC. A.;TosteF. D.Isr. J. Chem.2021,61,340.
30	Frisch, M. J.; Trucks, G. W.; Schlegel, H. B.; Scuseria, G. E.; Robb, M. A.; Cheeseman, J. R.; Scalmani, G.; Barone, V.; Petersson, G. A.; Nakatsuji, H.; et al. Gaussian 09, Revision C. 01; Gaussian, Inc. : Wallingford, CT, USA, 2010.
31	张欣;贺培楠.大学化学,2021,36(8),2012018.
32	MullikenR. S. J.Chem. Phys.1955,23,1833.
33	MullikenR. S. J.Chem. Phys.1955,23,1841.
34	MullikenR. S. J.Chem. Phys.1955,23,2338.
35	ReedA. E.;WeinstockR. B.;WeinholdF. J.Chem. Phys.1985,83,735.
36	SinghU. C.;KollmanP. A. J.Comput. Chem.1984,5,129.
37	卢天;陈飞武.物理化学学报,2012,28(1),1.

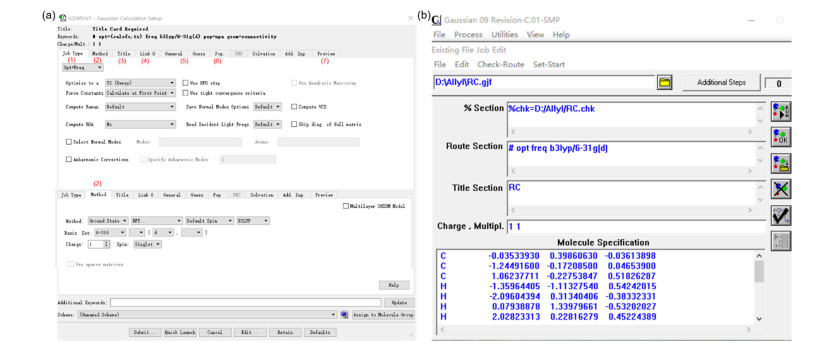

输入文件	各部分的名称	各部分的含义
%chk=D: /Allyl/RC	chk文件命名和保存路径行	指定产生的chk文件名称和保存路径
# opt freq B3LYP/6-31G(d, p)	计算类型与方法行	指定计算类型、方法，以#符号开头，此行后加一行空行
RC	标题行	对计算任务的简要描述，此行后加一行空行
1 1	电荷和自旋多重度	确定电荷和电子自旋状态
C −0.03533930 0.39860630 −0.03613898	分子坐标	分子中各原子的笛卡尔坐标，段后有3行以上的空行
C −1.24491600 −0.17208500 0.04653900
C 1.06237711 −0.22753847 0.51826287

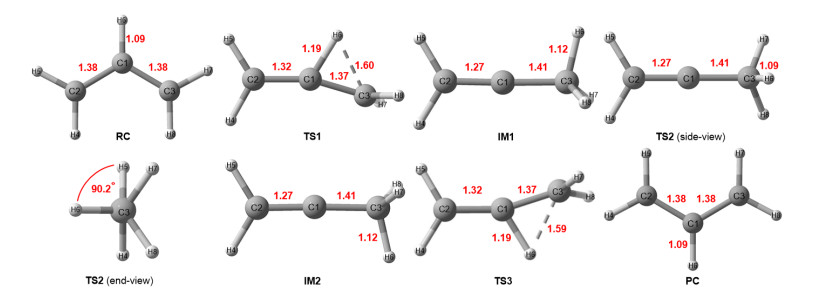

方法	B(C1―C2)	B(C1―C3)	B(C1―H6)	B(C3―H6)	A(C2―C1―C3)	D(H6―C1―C3―H7)	Elapsed time/s
B3LYP/6-31G(d, p)	1.32	1.37	1.19	1.60	160.8	−103.9	160.0
B3LYP/6-31G(d)	1.32	1.37	1.19	1.59	160.9	−102.7	100.2
HF/6-31G(d)	1.30	1.37	1.18	1.59	158.6	−84.0	34.0
PM6	1.31	1.35	1.34	1.56	163.1	−91.7	25.0

结构	E_sp/(kJ∙mol⁻¹)	H/(kJ∙mol⁻¹)	G/(kJ∙mol⁻¹)	ΔE_sp/(kJ∙mol⁻¹)	ΔH/(kJ∙mol⁻¹)	ΔG/(kJ∙mol⁻¹)
RC	−307187.4277	−306995.1466	−307072.2156	0.0	0.0	0.0
TS1	−307066.2924	−306887.0916	−306963.4516	121.1	108.1	108.8
IM1	−307149.2740	−306967.5605	−307048.1371	38.2	27.6	24.1
TS2	−307148.5861	−306969.3301	−307046.6091	38.8	25.8	25.6
IM2	−307149.2819	−306967.5631	−307048.1555	38.1	27.6	24.1
TS3	−307066.2977	−306887.0994	−306963.4595	121.1	108.0	108.8
PC	−307187.4277	−306995.1466	−307072.2156	0.0	0.0	0.0

方法	C1	C2	C3	H4	H5	H6	H7	H8
Mulliken	0.070	−0.204	−0.131	0.238	0.228	0.263	0.271	0.233
NPA	−0.272	−0.265	−0.079	0.304	0.297	0.409	0.305	0.301
MK	−0.030	−0.272	−0.208	0.271	0.262	0.241	0.172	0.149
