Diamond软件在单形教学中的应用

doi:10.3866/PKU.DXHX202311043

大学化学 >> 2024, Vol. 39 >> Issue (3): 118-121.doi: 10.3866/PKU.DXHX202311043

所属专题：晶体化学教学

Diamond软件在单形教学中的应用

吴平伟()

中国海洋大学材料科学与工程学院, 山东青岛 266404

收稿日期:2023-11-15 录用日期:2024-01-15 发布日期:2024-01-31
通讯作者: 吴平伟 E-mail:wupingwei@ouc.edu.cn
基金资助:
2021年度中国海洋大学本科教育教学研究项目(2021JY187)

Application of Diamond Software in Simplex Teaching

Pingwei Wu()

School of Materials Science and Engineering, Ocean University of China, Qingdao 266404, Shandong Province, China

Received:2023-11-15 Accepted:2024-01-15 Published:2024-01-31
Contact: Pingwei Wu E-mail:wupingwei@ouc.edu.cn

摘要/Abstract

摘要：

介绍了用Diamond软件构造47种晶体单形模型的方法及其在教学中的应用。

关键词: 单形, 晶体学, Diamond软件

Abstract:

The method of constructing 47 crystal simplex models using Diamond software and its application in teaching were introduced.

Key words: Simplex, Crystallography, Diamond software

吴平伟. Diamond软件在单形教学中的应用[J]. 大学化学, 2024, 39(3): 118-121.

Pingwei Wu. Application of Diamond Software in Simplex Teaching[J]. University Chemistry, 2024, 39(3): 118-121.

链接本文: https://www.dxhx.pku.edu.cn/CN/10.3866/PKU.DXHX202311043

https://www.dxhx.pku.edu.cn/CN/Y2024/V39/I3/118

图/表 2

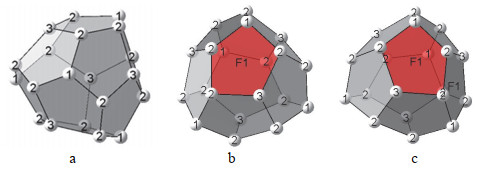

图1

表1

构造47种单形所用空间群及顶点坐标∇"

序号	单形	所用空间群	顶点坐标
1	单面
2	平行双面
3	二面体
4	斜方四面体	P222	4u
5	斜方锥	Pmm2	1d；2h；2f
6	斜方柱	Pmmm	4v；4x
7	斜方双锥	Pmmm	2l；2p；2t
8	四方锥	P4mm	1b；4d
9	四方四面体	P$ \stackrel{-}{4} $2m	4n
10	四方柱	P4/mmm	8r
11	四方偏方面体	P422	2h (0.165)；8p (0.28, 0.37, 0.45)
12	复四方单锥	P4mm	1b；4d；4f
13	四方偏三角面体	P$ \stackrel{-}{4} $2m	2h；4n
14	四方双锥	P4/mmm	2h；4k
15	复四方柱	P4/mmm	8r；8t
16	复四方双锥	P4/mmm	2h；4k；4o
17	三方锥	R3m	1a；3b
18	三方柱^*	P$ \stackrel{-}{6} $2m	12l
19	三方偏方面体	R32	2c (0.18)；6f (0.12, 0.3, 0.82)
20	复三方锥	R3m	1a；3b；3b ^&
21	菱面体	R$ \stackrel{-}{3} $m	1a
22	复三方柱^*	P$ \stackrel{-}{6} $2m	12l；12l ^&
23	六方锥^§	P6mm	1a；6e
24	三方双锥^*	P$ \stackrel{-}{6} $2m	4h；6k
25	六方柱^§	P6/mmm	12o
26	复三方偏三角面体	R$ \stackrel{-}{3} $m	2c；6h
27	六方偏方面体^§	P622	1a；12n (0.455, 0.12, 0.468)
28	复六方锥^§	P6mm	1a；6d；6e；6d；6e
29	复三方双锥^*	P$ \stackrel{-}{6} $2m	4h；6k；6k ^&
30	复六方柱^§	P6/mmm	12n；12o ^&
31	六方双锥^§	P6/mmm	2e；6m
32	复六方双锥^§	P6/mmm	2e；6k；6m
33	四面体	P$ \stackrel{-}{4} $3m	8g
34	立方体	Pm$ \stackrel{-}{3} $m	4e
35	八面体	Pm$ \stackrel{-}{3} $m	6f
36	五角三四面体	P23	4e (0.255)；4e (0.705)；12j (0.63, 0.47, 0.87)
37	五角十二面体	Pm$ \stackrel{-}{3} $	8i (1/3)；12k (0.605, 0.77)
38	四角三四面体	P$ \stackrel{-}{4} $3m	4e (0.7)；4e (0.215)；6g (0.03)
39	三角三四面体	P$ \stackrel{-}{4} $3m	4e (0.2)；4e (0.9)
40	菱形十二面体	Pm$ \stackrel{-}{3} $m	3c；8g (0.77)
41	偏方复十二面体	Pm$ \stackrel{-}{3} $	6h (0.15)；8i (0.3)；12k (0.2, 0.3)
42	三角三八面体	Pm$ \stackrel{-}{3} $m	6f (0.32)；8g (0.05)
43	四角三八面体	Pm$ \stackrel{-}{3} $m	6f (0.05)；8g (0.25)；12j (0.8)
44	五角三八面体	P432	6f (0.095)；8g (0.304)；24k (0.2, 0.315, 0.45)
45	六四面体	P$ \stackrel{-}{4} $3m	4e (0.23)；4e (0.7)；6g (0.9)
46	四六面体	Pm$ \stackrel{-}{3} $m	6f (0.2)；8g (0.7)
47	六八面体	Pm$ \stackrel{-}{3} $m	3c；8g (0.2)；12j (0.15)

表1

1	吴平伟; 朱志斌; 戴金辉. 化学通报, 2008, (3),236.
2	陈庆洁; 陶玉强; 王国平. 广州化工, 2021, 49 (13), 154.
3	文桂林; 胡云虎; 潘路. 遵义师范学院学报, 2021, 23 (1), 89.
4	史岽瑛; 尹志刚; 钱恒玉. 河南化工, 2019, 36 (4), 57.
5	王冠; 郭晓锦; 赵媛. 广东化工, 2016, 43 (18), 175.
6	魏祥; 王觉; 彭广威. 广东化工, 2021, 48 (18), 279.
7	郭腾; 陈君华; 郭雨. 巢湖学院学报, 2012, 14 (6), 115.
8	李竟才; 陈倩; 刘亚凤. 黄冈师范学院学报, 2020, 40 (6), 126.
9	吴平伟; 朱志斌; 戴金辉. 化学教育, 2007, (6), 50.
