由于课程设置等原因，在无机化学实验中，学生们合成过沸石分子筛等材料，但缺乏对材料的进一步结构表征和性能测试；在分析化学实验中，学生们应用了电位分析法检测水中微量氟离子，但缺乏对循环伏安法等其他电化学分析方法的实践应用；同时，无机分析实验多为传统的经典实验，缺乏对学科前沿的紧密追踪和实际应用^[1–3]。近年来，新型可穿戴电子设备作为学科前沿探究热点，有效地将无机合成方法与传统的电化学分析方法相结合，集高灵敏、舒适便携于一体，能够实时分析检测佩戴者周围环境中的有毒有害气体。

甲醇在工业生产和日常生活中应用广泛，然而，作为常见的有一定生理毒性的有机挥发性化合物(VOC)，吸入或皮肤吸收大量甲醇可能导致人失明、头痛、甚至死亡^[4]。甲醇的常规检测方法有高效液相色谱法、气相色谱法、紫外-可见分光光度法等。然而，这些检测方法存在仪器设备笨重、无法实现实时在线监测，以及小型化困难等问题^{[5, 6]}。

基于甲醇电化学反应的传感器应运而生^[7–9]，文献表明，金属铂(Pt)以其独特的电催化性能已成为甲醇电化学氧化反应的理想催化剂之一^[10]。但是，纯Pt催化剂价格昂贵，而Pt纳米粒子易被含碳中间产物(CO)吸附而“中毒”，使其催化性能大大下降^[11]，极大地限制了传感器的实际应用。为解决这一弊端，有必要对Pt催化剂予以修饰。如选择合适的导电基底，将Pt催化剂生长和锚定在导电基底上，提高电催化剂的表面积，进而提高甲醇氧化的电流效率。在炭黑、碳纳米管、还原氧化石墨烯(rGO)^[12]等各种碳二维纳米材料中，还原氧化石墨烯因其自身优异的理化性质，如高的体积比、优异的电荷载流子迁移率、结构柔韧性和超薄性脱颖而出，成为负载铂纳米颗粒的理想载体。已有文献报道将石墨烯作为导电基底，用于液体中甲醇浓度的检测。例如，研究者制备了负载Pt纳米粒子的石墨烯材料^[13]，在实验过程中，先将氧化石墨烯(GO)还原，再将Pt纳米粒子均匀分散在其表面，所制备的催化剂对甲醇氧化显示出更高的电催化活性。但该传感器仅用于水相中甲醇的检测，且不具备可穿戴的灵活性和实际应用性。基于此，本文提出了可穿戴式电化学甲醇传感器的设计思路，即通过丝网印刷技术在基底上打印制备电极，并在工作电极表面修饰负载铂纳米粒子的石墨烯(Pt/rGO)，得到很好的甲醇催化性能，也可以进一步打印到手套上，将信号传输至手机等移动设备，真正实现实时监测的目的。

本工作结合了基础性的理论知识研究和前沿性的化学器件制作。在实验内容上，展现了从无机材料合成、仪器分析表征^[14]、电化学性能测试到传感实践应用的巧妙构思，涵盖多门化学课程主要相关知识点，有效培养学生综合运用化学专业知识解决实际问题的能力。在实验进程上，展现出简单、易重复的鲜明特色，这两点对于本科综合实验课程来讲难能可贵，方便为其他本科院校开设综合实验课程提供思路参考。此外，结合科技前沿的化学器件制作能大大激发学生对科学研究的兴趣，培养学生发现问题、分析问题和解决问题的能力。

甲醇氧化的机理过程主要以下面的电化学反应为基础：

(1)$ {\rm{C}}{{\rm{H}}_{\rm{3}}}{\rm{OH + }}{{\rm{H}}_{\rm{2}}}{\rm{O}}_ \to ^{{\rm{Pt}}}{\rm{C}}{{\rm{O}}_{\rm{2}}}{\rm{ + 6}}{{\rm{H}}^{\rm{ + }}}{\rm{ + 6}}{{\rm{e}}^ - } $

(2)$ {\rm{C}}{{\rm{H}}_{\rm{3}}}{\rm{O}}{{\rm{H}}_{{\rm{solution}}}}{\rm{ + 2Pt}} \to {\rm{Pt}} - {{\rm{(C}}{{\rm{H}}_{\rm{2}}}{\rm{OH)}}_{{\rm{ads}}}}{\rm{ + Pt}} - {\rm{H}} $

(3)$ {\rm{Pt}} - {{\rm{(C}}{{\rm{H}}_{\rm{2}}}{\rm{OH)}}_{{\rm{ads}}}}{\rm{ + 2Pt}} \to {\rm{P}}{{\rm{t}}_{\rm{2}}}{\rm{ - (CHOH}}{{\rm{)}}_{{\rm{ads}}}}{\rm{ + Pt - H}} $

(4)$ {\rm{Pt}} - {{\rm{(CHOH)}}_{{\rm{ads}}}}{\rm{ + 2Pt}} \to {\rm{P}}{{\rm{t}}_{\rm{3}}}{\rm{ - (COH}}{{\rm{)}}_{{\rm{ads}}}}{\rm{ + Pt - H}} $

(5)$ {\rm{P}}{{\rm{t}}_{\rm{3}}} - {{\rm{(COH)}}_{{\rm{ads}}}} \to \left\{ {\begin{array}{*{20}{c}}{{\rm{P}}{{\rm{t}}_{\rm{2}}} - {{{\rm{(CO)}}}_{{\rm{ads}}}}{\rm{ + Pt + }}{{\rm{H}}^{\rm{ + }}}{\rm{ + }}{{\rm{e}}^ - }}\\{{\rm{Pt}} - {{{\rm{(CO)}}}_{{\rm{ads}}}}{\rm{ + 2Pt + }}{{\rm{H}}^{\rm{ + }}}{\rm{ + }}{{\rm{e}}^ - }}\end{array}} \right. $

(6)$ {\rm{Pt + }}{{\rm{H}}_{\rm{2}}}{\rm{O}} \to {\rm{Pt - }}{({\rm{OH)}}_{{\rm{ads}}}}{\rm{ + }}{{\rm{H}}^{\rm{ + }}}{\rm{ + }}{{\rm{e}}^{\rm{ - }}}$

(7)$ {\rm{Pt}} - {{\rm{(CO)}}_{{\rm{ads}}}}{\rm{ + Pt}} - {{\rm{(OH)}}_{{\rm{ads}}}} \to {\rm{2Pt + C}}{{\rm{O}}_{\rm{2}}}{\rm{ + }}{{\rm{H}}^{\rm{ + }}}{\rm{ + }}{{\rm{e}}^{\rm{ - }}} $

由式1可见，甲醇氧化过程是一个由催化剂驱动的六电子转移电化学反应。首先，甲醇被Pt催化分解，导致C-H键断裂。在电催化过程中(式2–4)^[15]，将会发生一系列的平行反应，并形成各种氧化中间产物。之后，所吸附的中间产物再分别经过CO路径(式5)或非CO路径(式6)进一步氧化成CO₂^[16]。对于传统的纯Pt催化剂，中间氧化产物(CO)会在催化剂表面聚集，导致催化剂中毒，使得催化剂的电催化活性变差。因此，将Pt纳米粒子负载在还原氧化石墨烯基体上，由于石墨烯材料的优良导电性和Pt纳米粒子的优良分散性，可减轻氧化中间产物的聚集，改善CO中毒现象，保持催化剂良好的电催化活性。

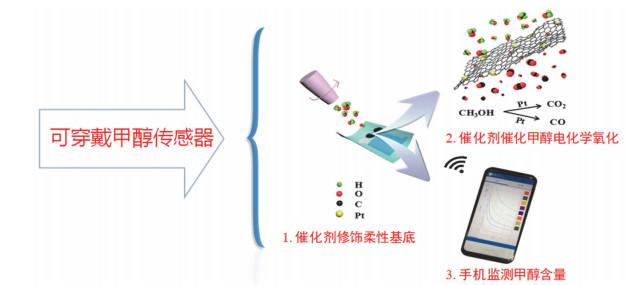

本实验设计提出了可穿戴式电化学甲醇传感器的设计思路(图 1)，通过丝网印刷技术在基底上打印制备电极，并在工作电极表面修饰负载Pt纳米粒子的石墨烯基材料(Pt/rGO)，实现了该传感系统对于甲醇的催化、传感性能，其可以进一步打印到手套上，而后再经过弯曲等实际测试其实用性；也可将信号传输至手机等移动设备，真正实现实时监测环境中甲醇的目的。

药品：过氧化氢(H₂O₂，质量分数ω = 30%)，浓硫酸(H₂SO₄，质量分数ω = 98%)，盐酸(HCl，质量分数ω = 0.1%)，硝酸(HNO₃，分析纯)，高锰酸钾(KMnO₄，Aesar，分析纯)，甲醇(分析纯)，过硫酸钾(K₂S₂O₄，分析纯)，五氧化磷(P₂O₅，分析纯)，氮气(N₂)，氢氧化钠溶液(分析纯)，六水合氯铂酸(H₂PtCl₄·6H₂O，Sigma Aldrich，分析纯)，全氟磺酸聚四氟乙烯Nafion (Sigma Aldrich)，碳素墨水，银/氯化银油墨(BY-2000H，上海宝银)，天然石墨粉。

材料：聚对苯二甲酸乙二酯塑料(PET)，导电银胶，导线，尼龙手套，绝缘胶带。

半自动丝网印刷机(4060垂直丝网印刷机)，气体流量计，超声波清洗仪(洁盟)，上海辰华电化学工作站(CHI 1242C)，X射线衍射仪(XRD，rigakud/MAX-2400)，紫外-可见分光光度计(UV8453)，扫描电子显微镜(SEM，Nova Nanosem 450)。

XRD分析：采用粉末X射线衍射仪(XRD)对催化剂组成和晶体结构进行表征；

紫外光谱分析：采用紫外-可见分光光度法(UV-Vis)确认氧化石墨烯是否被还原为还原氧化石墨烯；

形貌分析：采用扫描电子显微镜(SEM)研究催化剂样品的形貌；

在实验学时和仪器设备满足的条件下，可完成全部表征分析；在不方便进行电镜等仪器测试时，可通过完成XRD和UV-Vis实现对催化剂的初步表征。

传感器电极由商用半自动丝网印刷机(4060垂直丝网印刷机)制备。首先，通过蚀刻模板刷墨(厚度1 mm)，将Ag/AgCl油墨印刷到基材(PET或乙腈手套)上，确定参比电极和连接区域。其次，采用相同的过程印刷碳素油墨(电极印刷面积5 mm² × 12)，并将其作为工作电极和对电极。最后，印刷绝缘层的第三层，其厚度约为50 μm，由网印版与刮板刀之间的距离决定。每次丝网印刷后，将电极置于80 ℃下固化30 min。

GO由改进的Hummer方法制备^[17]：首先，在80 ℃下将2.5 g K₂S₂O₄和2.5 g P₂O₅放入7.5 mL H₂SO₄中。再将5.0 g天然石墨在连续搅拌3 h的条件下添加到原溶液中。冷却至室温后，用蒸馏水冲洗混合物，直到pH达到7。干燥过夜后再收集混合物。其次，将上述1.0 g混合物在冰水浴的条件下缓慢地添加到23 mL的硫酸中，然后在连续搅拌下将3.0 g高锰酸钾添加到混合物中。第三，将混合物转移到250 mL圆底烧瓶中，并在35 ℃搅拌2 h。随着时间的推移，混合物会变得更浓，难以搅拌。反应结束后加入180 mL蒸馏水继续搅拌15 min，得到灰褐色混合物，再加入2.5 mL 30%的H₂O₂。最后，用250 mL 0.1% (w) HCl溶液洗涤悬浮液，再通过离心得到黄色GO悬浮液。

Pt/rGO复合材料的制备如下^[18]：将105 mg的GO和143 mg H₂PtCl₄·6H₂O添加到250 mL蒸馏水中。用氢氧化钠溶液调节混合物pH为10。然后，添加0.84 g NaBH₄到混合物中作为还原剂，并将溶液在室温下搅拌2 h，再用蒸馏水清洗几次，抽滤，烘干。

实验过程中因涉及过氧化氢、高锰酸钾、浓硫酸等易制毒易制爆危险化学品，要求学生务必查阅化学品的安全技术说明书(MSDS)，在老师的监督下取用药品，完成实验操作。

在使用之前，将15 mg Pt/rGO催化剂在涡流混合器中与300 μL含有30 mg Nafion的蒸馏水中混合(超声10 min亦可)。随后，将2 μL的混合物滴涂在工作电极上三次，每次在60 ℃下干燥5 min。若用来检测气体，则还需用Nafion连续均匀覆盖在三个电极上并干燥。

采用循环伏安法(CV)和电流曲线(i−t)法(在CV正向扫描的峰值电位处测量)研究Pt/rGO基复合材料进行甲醇氧化的电化学行为。

液体测量装置：甲醇液体试样可由无水甲醇与去离子水按一定比例混合配制。测量过程只需将传感系统完全浸入样品中，并在实验过程中持续搅拌即可。

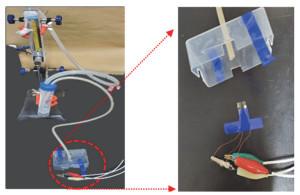

气体测量装置：甲醇蒸气试样可采用恒定的氮气流将其从甲醇水溶液中吹出(图 2)。同时，用气体流量计控制氮气流量，将吹出的甲醇蒸气用一个已安装有传感器的密封盒收集，实时测量甲醇蒸气的浓度(可使用气相色谱定量甲醇浓度)。

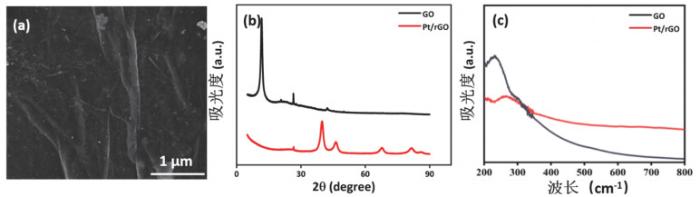

选取电化学检测性能好的材料进行表征(图 3)。SEM分析表明，Pt纳米粒子均匀地分散在石墨烯表面，粒径为8–15 nm (图 3a)。XRD可用来分析表征催化剂的纳米晶型，图 3b显示在36.42°、46.31°、67.74°、81.59°和86.18°处出现尖峰，分别对应于Pt的(111)、(200)、(220)、(311)和(222)晶面。而且，相比于未掺杂Pt催化剂，所制备的Pt/rGO催化剂在对应于GO(001)晶面的峰(11.72)消失，说明GO在制备过程中已被还原。图 3c表明，掺杂Pt的催化剂吸收峰红移，其峰值由231 nm红移到268 nm，说明GO成功还原为rGO。

如果本科实验教学不具备使用SEM表征的条件，可联合XRD与UV-Vis对所制备的Pt/rGO催化剂进行表征分析。

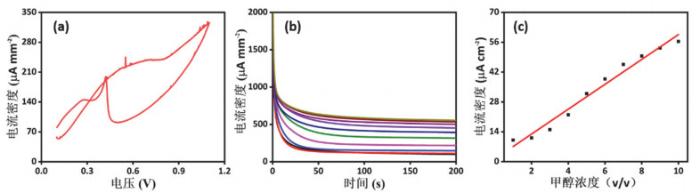

以甲醇气体为例，通过典型的电化学甲醇氧化循环伏安曲线的对比，可以发现，本工作所制备的催化剂在正向扫描和负向扫描的过程中出现了两个明显的氧化峰(图 4a)，表明该催化剂对于甲醇的优异催化性能。其中，正向扫描期间的阳极峰所对应的是甲醇被完全氧化成二氧化碳(CO₂)的过程，负向扫描期间的阳极峰则对应了去除不完全氧化物质，如一氧化碳(CO)的过程。在正向阳极峰电位下，电流密度会随着甲醇浓度的升高而变大(图 4b)，并在一定的甲醇浓度(甲醇与水体积比为1%–10%)范围内呈现出对应的线性关系(图 4c)。

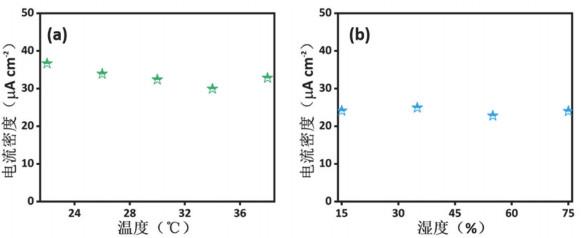

采用丝网印刷的方法将三电极的传感系统打印在PET或柔性手套基底上，将负载Pt纳米粒子的石墨烯催化剂通过滴涂方式修饰在传感器工作电极表面，用Nafion溶液将三个电极连接起来，烘干后可获得可穿戴智能气液双功能甲醇电化学传感器。本传感器能够在长时间的测试中保持恒定的环境适应性，周围环境的温度(图 5a)和湿度(图 5b)变化对于传感性能的影响基本可以忽略，这一结果极大地保证了传感系统在日常生产和生活中的应用性，为该传感系统的大规模使用提供了理论基础。

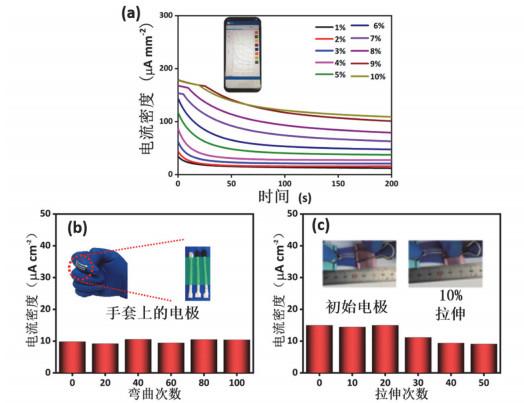

将该可穿戴智能气液双功能甲醇电化学传感器与EmStatBlue电化学工作站相连后，可通过蓝牙装置，将测试所得信号传输至移动手机上，从而实现无线、实时测试(图 6a)。传感性能与传统辰华电化学工作站相比无差异，该结果表明传感器脱离了大型电化学工作站的束缚，可以在任意场合条件下，通过蓝牙装置，用移动手机对周围环境中甲醇气体浓度进行监测，真正做到了可穿戴实时监测的目的，为该传感器的实际应用提供了实验基础。同时由于导电油墨与手套基底的良好结合性，传感器在百余次弯曲过程中，性能无明显衰减(图 6b)，在50次10%的拉伸测试中，传感性能也保持良好(图 6c)，说明该传感器可以很好地适应日常生产生活的需要，极大地提升了该传感器的实用性。

本文设计开发了一个综合性创新实验，即可穿戴智能气液双功能甲醇电化学传感器，包括还原氧化石墨烯催化剂的无机合成及结构表征、还原氧化石墨烯修饰电极的电化学性能研究及甲醇检测应用等相关内容。本实验将电化学分析方法的原理、操作和应用知识充分融合，可以培养学生综合运用电化学知识解决问题的能力；综合了无机化学、仪器分析、材料化学等相关领域的知识内容，是一个具有一定难度与挑战性的综合性化学实验。该实验可操作性强、内容具有前沿性，有利于培养学生的学习能力和实践能力，是一个非常值得推荐的综合实验项目。本实验安排为6学时，其中还原氧化石墨烯的制备为4学时、丝网印刷电极的制备为1学时、电化学性能测试与甲醇检测为1学时，如需进一步拓展实验内容，可结合仪器分析实验对催化剂表征及性能分析为2学时。

通过开展本实验，可以促使学生复习和串联以往知识点，了解和掌握相关领域知识内容，做到对知识的融会贯通；可以帮助学生深入了解科学研究热点，提升对学习科学知识的热爱和学以致用的领悟能力，为本科毕业设计或者将来走上科研之路形成良好的知识储备和心理准备；可以提高学生的安全防范意识，并能利用所学化学专业知识解决环境污染问题等社会实际需求，为人类谋福利、做贡献。
