几种常见脂肪醇的氢键结构探究——红外光谱测定结合量化计算的实验

doi:10.3866/PKU.DXHX202210029

大学化学 >> 2023, Vol. 38 >> Issue (8): 216-224.doi: 10.3866/PKU.DXHX202210029

几种常见脂肪醇的氢键结构探究——红外光谱测定结合量化计算的实验

刘禹¹, 郑纪鸣¹, 宗陈纳言¹, 吴红¹^,²^,*(), 胡万群¹^,²^,*()

¹ 中国科学技术大学化学与材料科学学院, 合肥 230026
² 化学国家级实验教学示范中心(中国科学技术大学), 合肥 230026

收稿日期:2022-10-10 录用日期:2022-11-11 发布日期:2023-01-03
通讯作者: 吴红,胡万群 E-mail:wuhong90@ustc.edu.cn;hwq@ustc.edu.cn
基金资助:
中国科学技术大学教学研究项目(2020xkcszxm2);中国科学技术大学教学研究项目(2020xjyxm003);中国科学技术大学教学研究项目(2020xylkc006);中国科学技术大学教学研究项目(2021xjyxm059);中国科学技术大学教学研究项目(2022xkcszkc07);中国科学技术大学研究生教育创新计划教学改革研究项目(2022ycjg03);安徽省教育厅教学研究项目(2021jyxm1728);首批教育部虚拟教研室(大学化学实验课程群虚拟教研室)

Combining Infrared Spectroscopy Experiment with Quantum Chemical Calculations to Study Hydrogen Bond in Several Aliphatic Alcohol and CCl₄ Solutions

Yu Liu¹, Jiming Zheng¹, Nayan Zongchen¹, Hong Wu¹^,²^,*(), Wanqun Hu¹^,²^,*()

¹ School of Chemistry and Materials Science, University of Science and Technology of China, Hefei 230026, China
² National Demonstration Center for Experimental Chemistry Education (University of Science and Technology of China), Hefei 230026, China

Received:2022-10-10 Accepted:2022-11-11 Published:2023-01-03
Contact: Hong Wu, Wanqun Hu E-mail:wuhong90@ustc.edu.cn;hwq@ustc.edu.cn

摘要/Abstract

摘要：

红外光谱法因其灵敏度高、测样快速、能获得较多的官能团信息而成为分析和表征的常用手段之一，在众多高校的仪器分析实验课程中均有开设。现有教材中的实验项目多是偏重于以红外光谱实验测试为主的化合物的定性和定量分析，鲜有涉及分子间氢键作用的红外光谱实验探究和实验与量化计算相结合的教学方式方法。鉴于此，本文在原有红外光谱实验基础上，以几种常见脂肪醇为例，分别考察了不同体积百分比(V/V%)的醇-四氯化碳溶液的红外光谱特征，结合量化计算进行氢键结构探究。改进后的实验教学，将宏观的实验现象和微观的分子结构探究相结合，使得学生对原有的吸收峰频率数值和分子间氢键微观作用有了更为清晰的认识，显著提升学生的学习兴趣，拓宽学生的视野，培养创新思维和思辨能力。

关键词: 红外光谱, 量化计算, 脂肪醇, 氢键, 宏观与微观

Abstract:

Infrared spectroscopy has become a common method for analysis and characterization owing to its high sensitivity, high-speed measurement, and ability to obtain many information about functional groups. Although most of the experimental projects in existing textbooks focus on the qualitative and quantitative analysis of compounds, which are mainly based on infrared spectroscopy, there are few experimental investigations on infrared spectroscopy involving intermolecular hydrogen bonding and quantum chemical calculations. In this study, based on original infrared spectroscopy experiments, several common aliphatic alcohols were used as examples to investigate the infrared spectral characteristics of alcohol-carbon tetrachloride solutions with different percentages (V/V%). The hydrogen bond structures were explored in combination with quantum chemical calculations. The improved teaching method, combining macro and micro that is experimental phenomena and molecular structure respectively, may enable students to have a clearer understanding of the original frequency values of absorption peaks and the microscopic effect of intermolecular hydrogen bonds. In addition, it can significantly improve their interest in learning, broaden their horizons, and cultivate innovative thinking and critical thinking skills.

Key words: Infrared spectroscopy, Quantum chemical calculation, Aliphatic alcohol, Hydrogen bond, Macro and micro

刘禹, 郑纪鸣, 宗陈纳言, 吴红, 胡万群. 几种常见脂肪醇的氢键结构探究——红外光谱测定结合量化计算的实验[J]. 大学化学, 2023, 38(8): 216-224.

Yu Liu, Jiming Zheng, Nayan Zongchen, Hong Wu, Wanqun Hu. Combining Infrared Spectroscopy Experiment with Quantum Chemical Calculations to Study Hydrogen Bond in Several Aliphatic Alcohol and CCl₄ Solutions[J]. University Chemistry, 2023, 38(8): 216-224.

链接本文: https://www.dxhx.pku.edu.cn/CN/10.3866/PKU.DXHX202210029

https://www.dxhx.pku.edu.cn/CN/Y2023/V38/I8/216

图/表 8

图1

表1

图2

表2

图3

图4

表3

图5

参考文献 26

1	Zhang J. ; Chen P. C. ; Yuan B. K. ; Ji W. ; Cheng Z. H. ; Qiu X. H. Science 2013, 342, 611. doi: 10.1126/science.1242603
2	Kawai S. ; Nishiuchi T. ; Kodama T. ; Spijker P. ; Pawlak R. ; Meier T. ; Tracey J. ; Kubo T. ; Meyer E. ; Foster A. S. Sci. Adv. 2017, 3, e1603258. doi: 10.1126/sciadv.1603258
3	Li G. ; Zhang Y. Y. ; Li Q. M. ; Wang C. ; Yu Y. ; Zhang B. B. ; Hu H. S. ; Zhang W. Q. ; Dai D. X. ; Wu G. R. ; et al Nat. Commun. 2020, 11, 5449. doi: 10.1038/s41467-020-19226-6
4	Dereka B. ; Yu Q. ; Lewis ; Nicholas H. C. ; Carpenter W. B. ; Bowman J. M. ; Tokmakoff A. Science 2021, 371, 160. doi: 10.1126/science.abe1951
5	Sweetman A. M. ; Jarvis S. P. ; Sang H. Q. ; Lekkas I. ; Rahe P. ; Wang Y. ; Wang J. B. ; Champness N. R. ; Kantorovich L. ; Moriarty P. Nat. Commun. 2014, 5, 3931. doi: 10.1038/ncomms4931
6	Chibani S. ; Badawi M. ; Loiseau T. ; Volkringer C. ; Cantrel L. ; Paul J. F. Phys. Chem. Chem. Phys. 2018, 20, 16770. doi: 10.1039/C8CP01950A
7	Hao M. H. J. Chem. Theory Comput. 2006, 2, 863. doi: 10.1021/ct0600262
8	George W. O. ; Has T. ; Hossain M. F. ; Jones B. F. ; Lewis R. J. Chem. Soc., Faraday Trans. 1998, 94, 2701. doi: 10.1039/a803929a
9	Coussan S. ; Roubin P. ; Perchard J. P. J. Phys. Chem. A 2004, 108, 7331. doi: 10.1021/jp048303t
10	Fedor A. M. ; Toda M. J. J. Chem. Educ. 2014, 91, 2191. doi: 10.1021/ed500563w
11	Bec K. B. ; Futami Y. ; Woxjcik M. J. ; Ozaki Y. Phys. Chem. Chem. Phys. 2016, 18, 13666. doi: 10.1039/C6CP00924G
12	Jadhav D. L. ; Karthick N. K. ; Kannan P. P. ; Shanmugam R. ; Elangovan A. ; Arivazhagan G. J. Mol. Struct. 2017, 1130, 497. doi: 10.1016/j.molstruc.2016.10.055
13	Kannan P. P. ; Karthick N. K. ; Arivazhagan G. Spectrochim. Acta A 2020, 229, 117892. doi: 10.1016/j.saa.2019.117892
14	孙宁杰. 天然产物中密度泛函算法的运用及其振动光谱的研究[硕士学位论文]. 武汉: 武汉工程大学, 2018.
15	Tirado-Rives J. ; Jorgensen W. L. J. Chem. Theory. Comput. 2008, 4 (2), 297. doi: 10.1021/ct700248k
16	Emamian S. ; Lu T. ; Kruse H. ; Emamian H. J. Comput. Chem. 2019, 40 (32), 2868. doi: 10.1002/jcc.26068
17	Frisch, M. J.; Trucks, G. W.; Schlegel, H. B.; Scuseria, G. E.; Robb, M. A.; Cheeseman, J. R.; Scalmani, G.; Barone, V.; Mennucci, B.; Petersson, G. A.; et al. Gaussian 16, Revision C. 01; Gaussian, Inc. : Wallingford, CT, USA, 2019.
18	中国科学技术大学化学与材料科学学院实验中心. 仪器分析实验, 合肥: 中国科学技术大学出版社, 2011.
19	北京大学化学系仪器分析教学组. 仪器分析教程, 北京: 北京大学出版社, 1997.
20	徐光宪; 黎乐民; 王德民. 量子化学: 基本原理和从头计算法(上册), 第2版北京: 科学出版社, 2007.
21	Joseph W. O. Vibrational Analysis in Gaussian. [2022-05-06]. https://gaussian.com/vib/
22	Merrick J. P. ; Moran D. ; Radom L. J. Phys. Chem. A 2007, 111 (45), 11683. doi: 10.1021/jp073974n
23	吴瑾光. 近代傅里叶变换红外光谱技术及应用, 北京: 科学技术文献出版社, 1994, 597
24	Malloum A. ; Fifen J. J. ; Conradie J. Int. J. Quantum. Chem. 2020, 120 (13), e26234.
25	Golub P. ; Doroshenko I. ; Pogorelov V. Phys. Lett. A 2014, 378, 1937. doi: 10.1016/j.physleta.2014.04.032
26	Golub P. ; Pogorelov V. ; Doroshenko I. J. Mol. Liq. 2012, 169, 80. doi: 10.1016/j.molliq.2012.02.016

输入文件	含义
%chk=Ethanol_1.chk	指定checkpoint文件名称
# opt freq b3lyp/6-31+g(d, p) scrf=(iefpcm, solvent=ccl4) geom=connectivity empiricaldispersion=gd3	指定计算方法，基组，溶剂，色散矫正
Ethanol	标题行
0 1	电荷与多重度
C −2.11475407 −1.13661207 0.00000000	分子说明部分，确定分子中各原子的坐标(此处为笛卡尔坐标)
H −1.75809964 −2.14542207 0.00000000
C −1.60141185 −0.41065579 1.25740497
H −0.53141366 −0.41236286 1.25838332
H −1.95646841 0.59871722 1.25642758
H −1.95968081 −0.91392379 2.13105517
H −3.18475407 −1.13659888 0.00000000
O −1.63807915 −0.46250981 −1.16759033
H −1.95641249 −0.91575292 −1.95170420

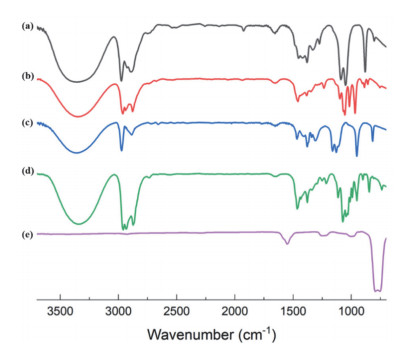

吸收峰位置/cm⁻¹	官能团
~3362.24	缔合羟基(O―H)的伸缩振动吸收峰
2969.90、2887.82	甲基(―CH₃)和亚甲基(―CH₂)的碳氢伸缩振动吸收峰
1452.25	―CH₂碳氢弯曲振动吸收
1375.10	―CH₃碳氢弯曲振动吸收
1088.64、1047.61	C―O伸缩振动吸收峰
790.02、758.23	C―Cl伸缩振动吸收峰

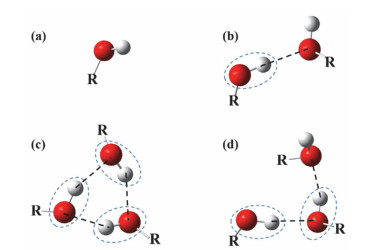

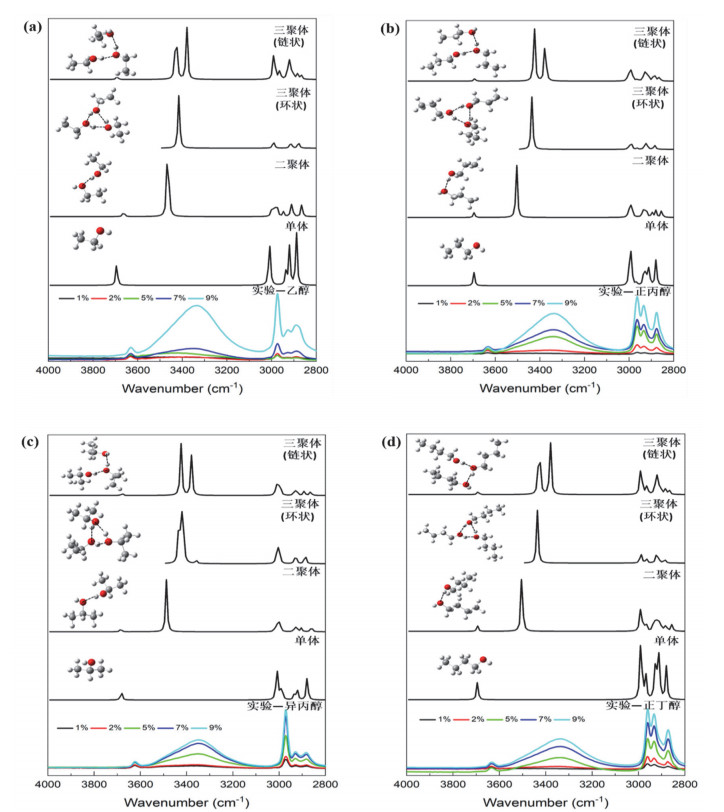

脂肪醇	单体	二聚体		环状三聚体	链状三聚体
脂肪醇	ν_OH	ν_{Bonded OH}	ν_{Free OH}	ν_{Bonded OH}	ν_{Bonded OH}	ν_{Free OH}
乙醇	3694.05	3483.45	3681.97	3371.02	3379.60	3689.36
				3432.15	3427.58
				3435.36
正丙醇	3695.95	3504.85	3695.36	3373.36	3376.25	3691.71
				3434.92	3425.34
				3436.91
异丙醇	3682.54	3487.77	3684.65	3358.66	3379.46	3678.86
				3417.03	3424.85
				3432.37
正丁醇	3694.99	3503.32	3694.27	3374.23	3380.12	3691.13
				3436.22	3428.25
				3436.83
