Origin直接绘制雷诺温度校正图法处理燃烧热实验数据

doi:10.3866/PKU.DXHX201812027

大学化学 >> 2019, Vol. 34 >> Issue (7): 105-108.doi: 10.3866/PKU.DXHX201812027

Origin直接绘制雷诺温度校正图法处理燃烧热实验数据

魏丰源*()

武汉大学化学与分子科学学院, 武汉 430071

收稿日期:2018-12-31 发布日期:2019-03-18
通讯作者: 魏丰源 E-mail:wfy5511@163.com

Dealing with Experimental Data of Combustion Heat by Origin's Direct Drawing Renolds' Temperature Correction

Fengyuan WEI*()

College of Chemistry and Molecular Sciences, Wuhan University, Wuhan 430071, P. R. China

Received:2018-12-31 Published:2019-03-18
Contact: Fengyuan WEI E-mail:wfy5511@163.com

摘要/Abstract

摘要：

介绍了一种Origin制图方法，直接绘制燃烧热测定实验中的雷诺温度校正图，用于处理燃烧热实验数据。与手工坐标纸作图相比，Origin直接制图法精度高，误差小，简便快速。与计算机多段分别线性拟合法相比，Origin直接绘图法不仅同样精度高、误差小，而且更加直观，更能反映雷诺制图法的本意，且能够直接观察到燃烧热实验的热漏情况。Origin直接绘制雷诺温度校正图法兼具手工作图和计算机线性拟合法二者的优点，值得推广。

关键词: 燃烧热, Origin, 雷诺

Abstract:

In this paper, an Origin mapping method is introduced, which can directly draw the Renolds temperature correction chart in the combustion heat measurement experiment for further data process. Compared with manual drawing, Origin has the advantages of high accuracy, simplicity and rapidity. Compared with the computer multi-segment linear fitting method, Origin not only has the same high accuracy, but also is more intuitive, reflecting the original intention of Renolds mapping method better, and can directly observe the heat leakage of combustion heat experiment. Origin's method of directly drawing Renolds temperature correction diagram has the advantages of both manual drawing and computer linear fitting, and it is worth popularizing.

Key words: Heat, Origin, Renolds

魏丰源. Origin直接绘制雷诺温度校正图法处理燃烧热实验数据[J]. 大学化学, 2019, 34(7): 105-108.

Fengyuan WEI. Dealing with Experimental Data of Combustion Heat by Origin's Direct Drawing Renolds' Temperature Correction[J]. University Chemistry, 2019, 34(7): 105-108.

链接本文: https://www.dxhx.pku.edu.cn/CN/10.3866/PKU.DXHX201812027

https://www.dxhx.pku.edu.cn/CN/Y2019/V34/I7/105

图/表 3

表1

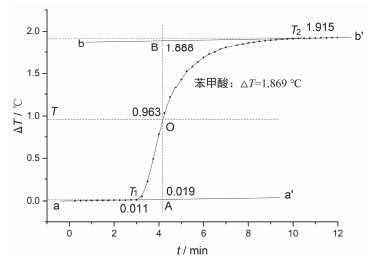

图1

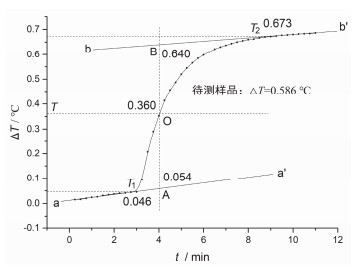

图2

参考文献 8

1	武汉大学化学与分子科学学院实验中心. 物理化学实验, 第2版武汉: 武汉大学出版社, 2012, 19- 24.
2	董金龙; 李好样; 杨春梅; 任跃红; 薛华. 实验室科学, 2014, 17 (6), 4. doi: 10.3969/j.issn.1672-4305.2014.06.002
3	王岩; 袁悦; 李三鸣. 实验室科学, 2011, 14 (1), 82. doi: 10.3969/j.issn.1672-4305.2011.01.027
4	肖旺钏; 张启卫; 戈芳. 宝鸡文理学院学报(自然科学版), 2013, 33 (3), 26. doi: 10.3969/j.issn.1007-1261.2013.03.007
5	王新红; 戴兢陶; 吴秀红. 实验室研究与探索, 2012, 31 (7), 236.
6	黄成; 彭敬东. 西南师范大学学报(自然科学版), 2013, 38 (5), 169. doi: 10.3969/j.issn.1000-5471.2013.05.031
7	复旦大学编,庄继华修订.物理化学实验.第3版.北京:高等教育出版社2005: 34-39.
8	东北师范大学编.物理化学实验.第2版.北京:高等教育出版社, 1990: 45-49.

t/min	ΔT/℃
t/min	苯甲酸	样品
0.25	0.000	0.015
0.50	0.002	0.016
0.75	0.002	0.02
1.00	0.004	0.024
1.25	0.005	0.026
1.50	0.006	0.031
1.75	0.006	0.034
2.00	0.008	0.037
2.25	0.008	0.040
2.50	0.009	0.041
2.75	0.011	0.044
3.00	0.012	0.045
3.25	0.05	0.094
3.50	0.22	0.207
3.75	0.492	0.290
4.00	0.779	0.353
4.25	1.035	0.413
4.50	1.214	0.456
4.75	1.332	0.487
5.00	1.428	0.520
5.25	1.523	0.545
5.50	1.579	0.566
5.75	1.634	0.585
6.00	1.685	0.598
6.25	1.724	0.610
6.50	1.749	0.622
6.75	1.782	0.630
7.00	1.803	0.637
7.25	1.822	0.644
7.50	1.84	0.650
7.75	1.852	0.655
8.00	1.866	0.660
8.25	1.873	0.662
8.50	1.885	0.667
8.75	1.891	0.670
9.00	1.897	0.672
9.25	1.902	0.674
9.50	1.908	0.677
9.75	1.911	0.678
10.00	1.913	0.680
10.25	1.917	0.682
10.50	1.919	0.683
10.75	1.922	0.684
11.00	1.923	0.686
11.25	1.924	-
11.50	1.925	-
11.75	1.926	-
12.00	1.927	-
